【树莓派】远程登录方法

My Raspberry Pi

Author: @kkl

开始

环境

  • 硬件：raspberry Pi 4B
  • 镜像版本：2022-09-22-raspios-bullseye-arm64.img

镜像烧录

  • 这步就是平常的烧录过程，推荐使用官方的烧录工具，这样前期可以排很多坑（这些坑后面我们会逐一提到）

登录

  • 初次登录的时，这个地方有个大坑！

最新版的树莓派系统（2022年4月以及以后发布的），没有了初始化的用户名和密码，以前用户名是pi，密码是raspberry，但是这次需要进系统之后才能设置。

意思就是，你如果初次登录，如果没有用图形化界面，无法创建你的个人用户，你也无法像以前一样直接使用默认账号密码进行登录。

解决方法：

  • 使用官方的烧录工具，烧录的时候会让你配置初始账号密码。
  • 外接屏幕、键鼠，使用图形化界面开机配置。
  • 我们重点来了解一下第三种方法，使用串口无屏幕的登录。
  1. 往烧录好镜像的SD卡根目录下新建一个文件userconf.txt
  2. 文件内写入pi:$6$/4.VdYgDm7RJ0qM1$FwXCeQgDKkqrOU3RIRuDSKpauAbBvP11msq9X58c8Que2l1Dwq3vdJMgiZlQSbEXGaY5esVHGBNbCxKLVNqZW1

    这一段意思就是告诉系统，新建一个用户
    用户名：pi
    密码：raspberry

  3. 最后把SD卡插回到树莓派上，重新上电，就可以用这个用户密码登录啦！

串口登录

  • 串口登录我们需要准备一个USB-TTL Link！

  • 排针连接图（此时TypeC口朝向我们时，即USB-A口朝向右手边时）：

    / * * G T R * * * * * * * * * * * * * * /
    / * * * * * * * * * * * * * * * * * * * /
    G->GND / T->TXD / R->RXD

  • 接着检查烧录好镜像的SD卡根目录下的cmdline.txt

    如果没有console=serial0,115200就自己在最前面加上去，用一个空格隔开和其他的指令就行

  • 接着修改烧录好镜像的SD卡根目录下的config.txt

    在该文件的最后一行加上dtoverlay=pi3-miniuart-bt

  • 这时连接串口就会打印login页面信息啦，记得串口连接选择波特率为115200，无流控模式噢！

  • 如果没有任何东西显示出来，回去逐一检查，检查硬件是不是插错啦，要Link的Tx对Pi的Rx，Link的Rx对Pi的Tx！

SSH登录

树莓派初次配置SSH登录其实也挺麻烦的，下面演示一下配置步骤。

  • 在烧录好镜像的SD卡根目录下新建文件ssh，空文件就行，命名好以后不用去动它

  • 同样的在根目录下再新建一个空文件wpa_supplicant.conf

  • 使用编译器打开，我这里使用Vscode

  • 打开以后输入以下配置

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    country=CN
    ctrl_interface=DIR=/var/run/wpa_supplicant GROUP=netdev
    update_config=1

    network={
        ssid="EMMA"
        psk="12345678"
        priority=1
    }

    network={
        ssid="HUGO"
        psk="12345678"
        priority=2
    }

    解释一下：
    ssid是将要连接的wifi的名字，不能有中文！
    psk是将要连接的wifi的密码
    priority是连接的优先级，优先级数字大的wifi优先连接
    你可以按照格式来记录多个wifi，注意优先级不要都相同。

  • 上述步骤完成以后，把SD卡插回树莓派中运行，ssh和wpa_supplicant.conf文件都会自动被写入系统，写入成功后再次用电脑打开SD卡这两个文件会消失不见。如果你要添加或者修改wifi，你需要把wpa_supplicant.conf文件重新写一遍，重复上述操作，新的文件会自动覆盖旧的；ssh不用重新创建，之前创建过了就可以了。

  • 重新给树莓派上电进入系统以后，你可能会发现以下问题警告Wi-Fi is currently blocked by rfkill. Use raspi-config to set the country before use.

  • 这是我们没有设置无线局域网所在国家，于是我们输入指令sudo raspi-config nonint do_wifi_country CN，顺利的话再输入指令ifconfig会查看到wlan0已经被分配了ip地址！

  • 如果平时在同一局域网下我们不知道树莓派ip地址是多少，我们可以在Windowswin+R输入cmd打开命令行，输入指令ping raspberrypi -4，可以查询同一局域网当中的树莓派的ip地址。

  • 拿到ip地址就可以愉快的远程访问啦！

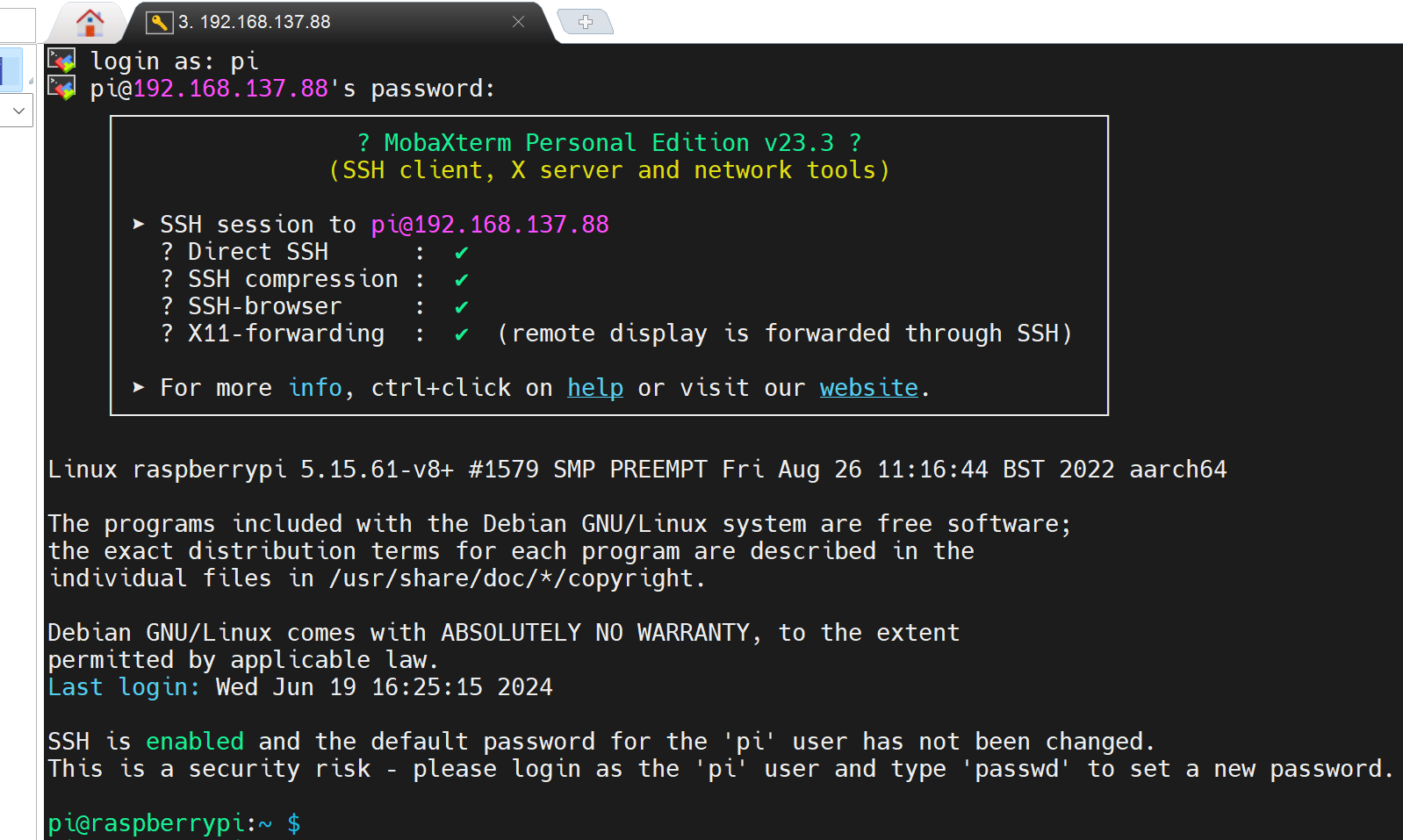

1
2
login as: pi
password: raspberry

VNC远程桌面登录

  • 问题1：VNC Viewer显示Cannot currently show the desktop

问题分析：

出现这个无法显示远程桌面的问题，其实是树莓派配置分辨率的关系，树莓派默认使用了最小分辨率，然后VNC不支持这么小的，咱改一下就行。

解决方法：

  • sudo raspi-config打开设置界面
  • 按方向键向下选择到Display Options
  • 接着继续选择VNC Resolution
  • 接着选择除了640x480以外的分辨率
  • 然后回车确定，方向键左右选择finish退出，然后确认reboot重启，选择yes
  • 最后等待重启就行啦！

网络配置

请参照登录章节当中的SSH登录！
