写在前面

仅仅保证对于X-TRACK项目的自定义字体和图片的有效使用哦！

Font convert - 字体格式转换成.c文件

生成

首先我们要访问到Lvgl官方网站上的Online Font Converter.

网址：https://lvgl.io/tools/fontconverter

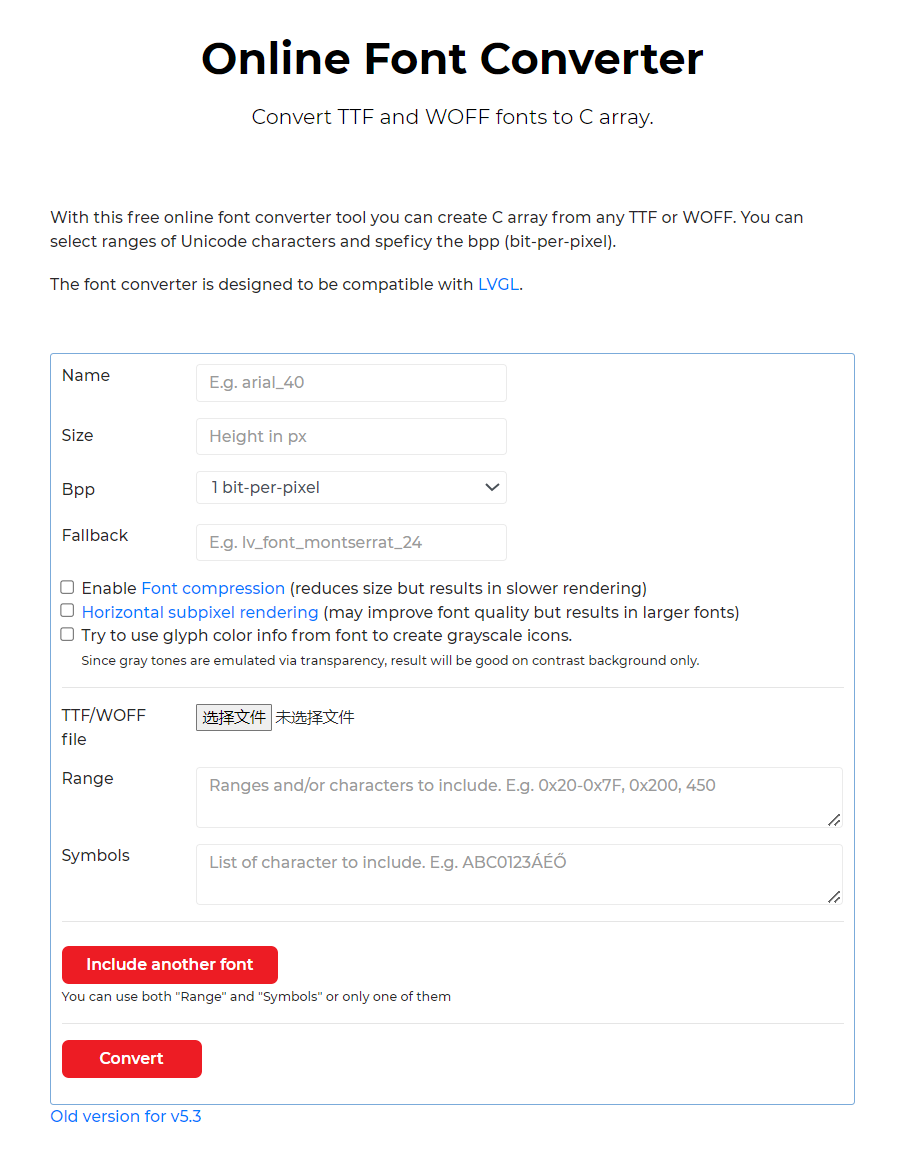

然后我们会看到以下页面！

  1. Name

填写.c文件的名字，如font_smliey_36，36表示字号大小，这样就清晰明了！

  1. Size

填写字号大小，刚刚我们名字写了font_smliey_36，字号是36，那我们这里就填写36px的字号大小，统一格式规范。

  1. Bpp(bit-per-piel)

填写Bpp为4，这个值会让字体看起来更顺滑而且占据的内存空间相对不大（填别的也行，自己尝试对比一下

  1. Fallback

这里填写和Name一样的font_smliey_36就行啦！

  1. 三个选项框都不要勾选！

不然生成的字体在X-TRACK没法用！

  1. TTF/WOFF file

在这里选择我们准备好的字体文件，推荐用ttf格式。

  1. Range

这里是设置范围来选择你的.c文件需要包含哪些文字（Symbols），我们不用这个，这里空着，我们直接在下面的Symbols栏里面写我们需要的字。

  1. Symbols

在这里我们填入希望在Lvgl里使用的文字，比方说我想要在Lvgl里显示鸡你太美，那我就需要在这个栏里填入鸡你太美。

  1. 点击红色的Convert按钮等待.c文件的渲染和下载即可！

修改

首先打开刚刚生成的.c文件，如font_smiley_36.c

  1. 找到注释KERNING和注释ALL CUSTOM DATA之间的一大串，注释掉或者删掉！
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
// 里面注释掉或者删掉！
/*-----------------
 *    KERNING
 *----------------*/


/*Map glyph_ids to kern left classes*/
static const uint8_t kern_left_class_mapping[] =
{
    0, 0, 1, 2, 3, 4, 5, 6,
    7
};

/*Map glyph_ids to kern right classes*/
static const uint8_t kern_right_class_mapping[] =
{
    0, 0, 1, 2, 1, 3, 4, 5,
    6
};

/*Kern values between classes*/
static const int8_t kern_class_values[] =
{
    0, -6, 0, 0, 0, 0, 0, 0,
    0, 0, 0, -12, 0, 0, -6, -12,
    0, 0, -6, -12, 0, -12, -6, -17,
    0, 0, 0, 0, -6, -6, -6, 0,
    0, -6, -6, -6, -6, 0, 0, -6,
    -12, 0
};


/*Collect the kern class' data in one place*/
static const lv_font_fmt_txt_kern_classes_t kern_classes =
{
    .class_pair_values   = kern_class_values,
    .left_class_mapping  = kern_left_class_mapping,
    .right_class_mapping = kern_right_class_mapping,
    .left_class_cnt      = 7,
    .right_class_cnt     = 6,
};

/*--------------------
 *  ALL CUSTOM DATA
 *--------------------*/
  1. 将注释ALL CUSTOM DATA和注释PUBLIC FONT之间的一大坨，用以下代码替换掉！
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
// 用它们替换掉原来的一大坨！
/*--------------------
 *  ALL CUSTOM DATA
 *--------------------*/

#if LV_VERSION_CHECK(8, 0, 0)
/*Store all the custom data of the font*/
static  lv_font_fmt_txt_glyph_cache_t cache;
static const lv_font_fmt_txt_dsc_t font_dsc = {
#else
static lv_font_fmt_txt_dsc_t font_dsc = {
#endif
    .glyph_bitmap = glyph_bitmap,
    .glyph_dsc = glyph_dsc,
    .cmaps = cmaps,
    .kern_dsc = NULL,
    .kern_scale = 0,
    .cmap_num = 1,
    .bpp = 4,
    .kern_classes = 0,
    .bitmap_format = 0,
#if LV_VERSION_CHECK(8, 0, 0)
    .cache = &cache
#endif
};

/*-----------------
 *  PUBLIC FONT
 *----------------*/

  1. 最后，删除注释PUBLIC FONT下的.fallback和.user_data
1
2
3
4
5
6
7
8
9
// 删除以下两条！
/*-----------------
 *  PUBLIC FONT
 *----------------*/

    // ...

    .fallback = &font_smiley_36,
    .user_data = NULL,
  1. 最后拿去Lvgl仿真或者MCU跑一下，基本上没有问题啦！

Pictures convert - 图片格式转换成.c文件

LVGL官方在线图片转换器(LVGL Online Image Converter): https://lvgl.io/tools/imageconverter

这里主要讲解使用代码中的变量（存储着像素值的C数组）进行图像显示。

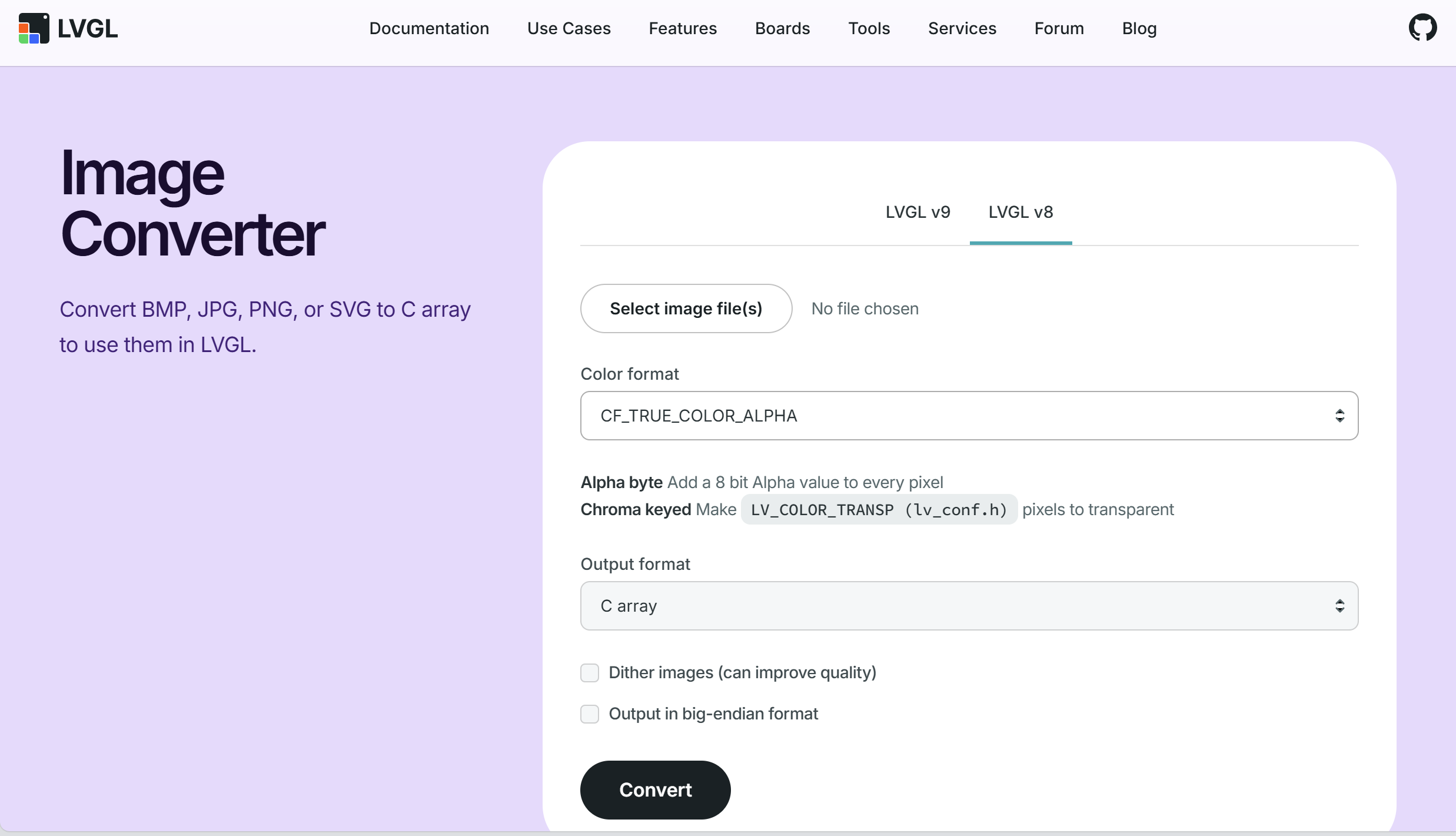

首先，我们打开LVGL官方在线图片转换器，可以看到以下最新（截止2024.12.26）的应用界面：

  1. Select image file(s)：选择图片文件，可批量选择，记得修改文件名，因为稍后生成的c文件是和图片文件同名的

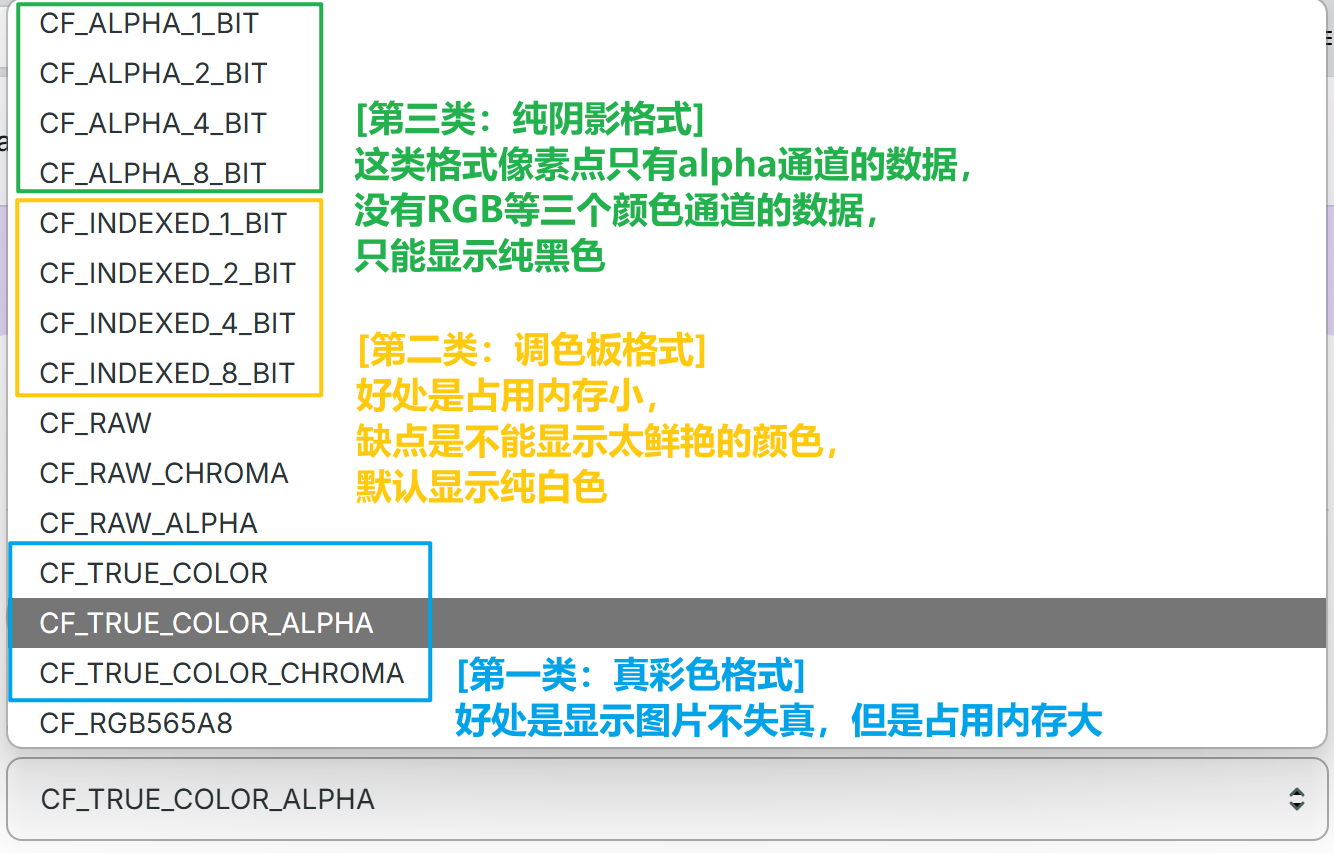

  1. Color format：设置颜色格式

  • 一般的彩色图片，选择CF_TRUE_COLOR_ALPHA
  • 如果想要省空间，图片想要显示成纯白色的，可以选择CF_INDEXED_X_BIT，X越大图片内存越大也越清晰，X越小图片内存越小锯齿越明显
  • 如果想要省空间，图片想要显示成纯黑色的，可以选择CF_ALPHA_X_BIT，X越大图片内存越大也越清晰，X越小图片内存越小锯齿越明显
  1. Output format：可以选择输出的文件格式，C数组或者bin文件（bin文件需要配合LVGL的文件系统使用），这里选择C数组（C array）即可
  1. Dither images (can improve quality)：加入图像抖动算法，可以提升图像最终质量（这里不打勾）
  1. Output in big-endian format：以big-endian格式输出（这里不打勾）

全部选择好了之后就可以点击Convert即可！

写在后面
