STM32F405的DCMI外设的一些小的项目尝试🎶

STM32F405的DCMI外设的一些小的项目尝试🎶

Use STM32F405 DCMI peripheral to do some small projects!!!

Project name:Color-Tracer

Author:@kkl

本文由于Gif图片存储较大,请耐心等待图片加载🙇‍♂️🙇‍♂️...


exhibition
exhibition

前记

这些个项目Demos都是基于先前设计的基于STM32F405的HMI开发板LUMOS进行的开发。当时不知道是从哪里听来的STM32F405也可以使用DCMI外设的这个说法,我反复翻阅了意法半导体的芯片手册,上面明确指出STM32F405是没有DCMI这个外设的。

但是出于好奇,也算是机缘巧合之下,在Bilibil看见有同学拿F405结合摄像头实现了电赛送药小车题目的数字识别,根据那位同学的描述,F405其实是有DCMI外设的,使用标准库可以驱动,但是在HAL库将这个外设阉割掉了hhh,当然现在使用HAL库是趋势,但难免还是为这样的损失而感到可惜。

于是乎,我就想要亲身复现一下这位同学利用STM32F405和摄像头实现的数字识别功能,所以就有了下面一系列的折腾…

当然,这些DEMOs都比较远古,包括代码和硬件设计都比较稚嫩,仅仅只做提供思路和参考的作用!仅以此博客,纪念这个有趣的尝试hhh😁

关于程序

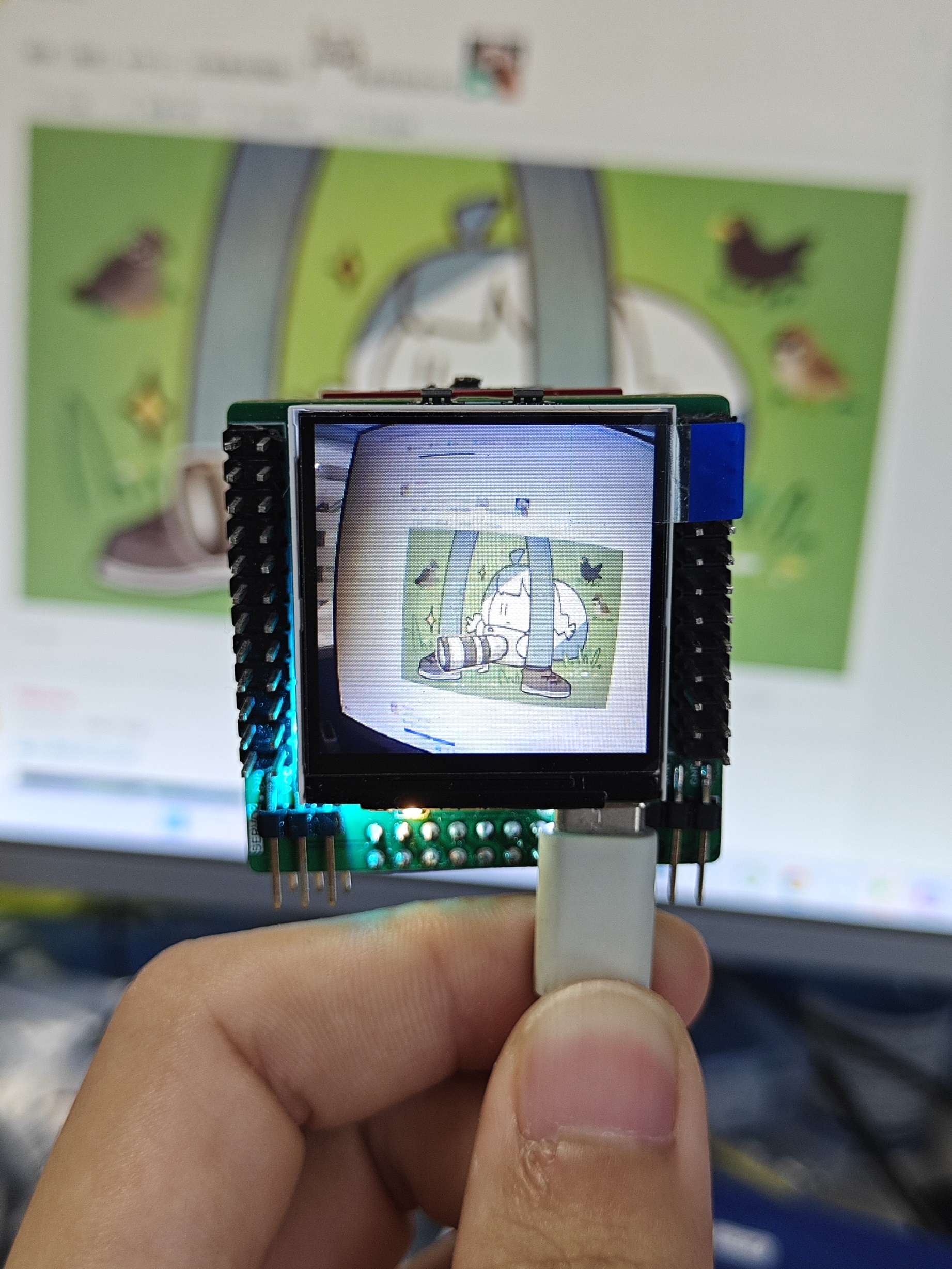

在LCD屏幕上显示摄像头画面

  1. 全屏显示(240x240)

对特定的颜色进行识别与跟踪

  1. 颜色识别(白、红、绿)

默认烧录为识别追踪浅绿色(草绿色),可以前往dcmi.c文件当中修改TARGET_CONDI Conditionred变量为其他色彩阈值。

演示效果如下:

识别标准数字(0-9)

  1. 数字识别(模板匹配)

关于硬件

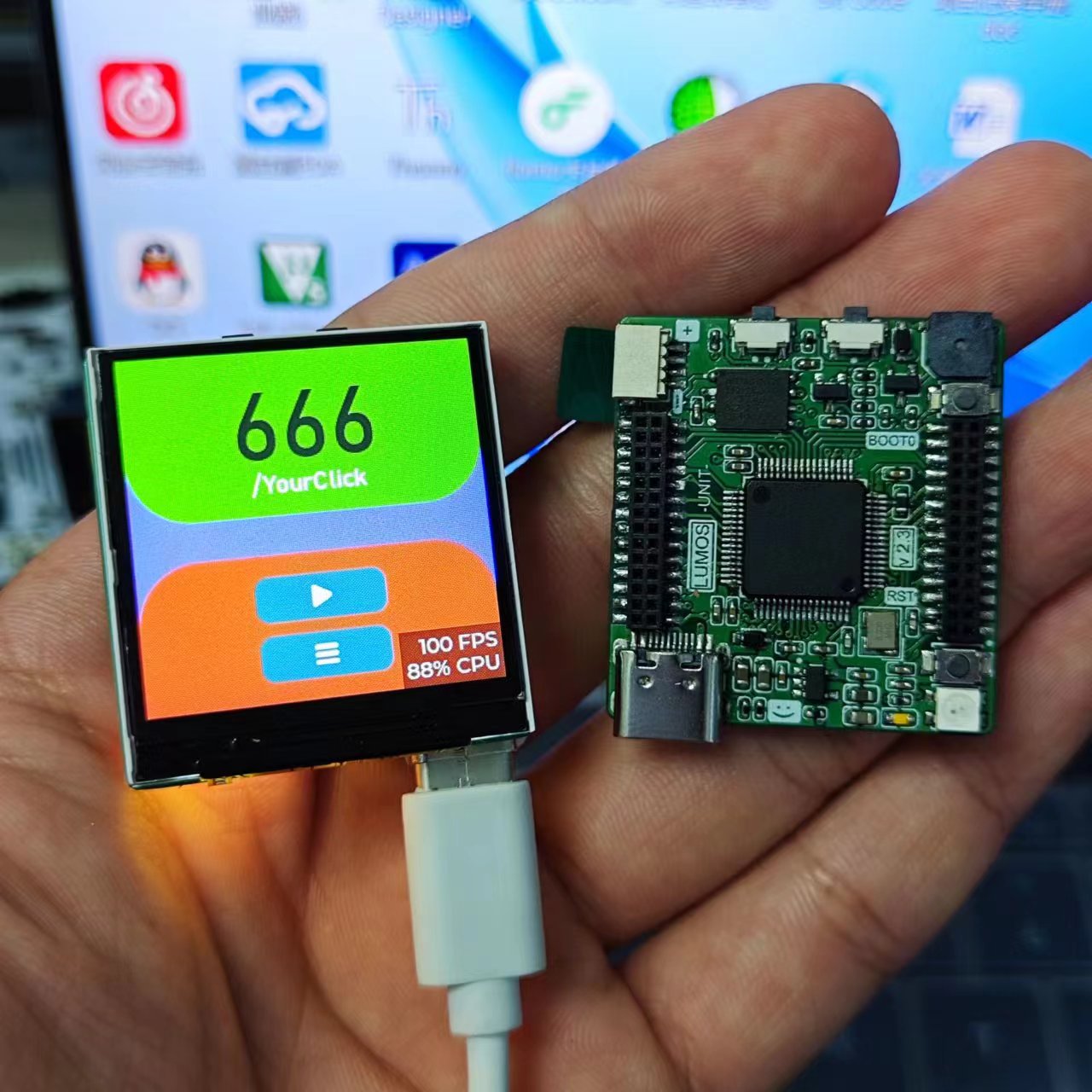

硬件是我自己制作的基于STM32F405的HMI开发板LUMOS,但不是最新的版本,最新版本戳这里:p.

您可以到关联仓库当中的2.Hardware当中获取旧版本的PCB打样文件,top为顶板,base为底板,但是本项目不建议复刻。

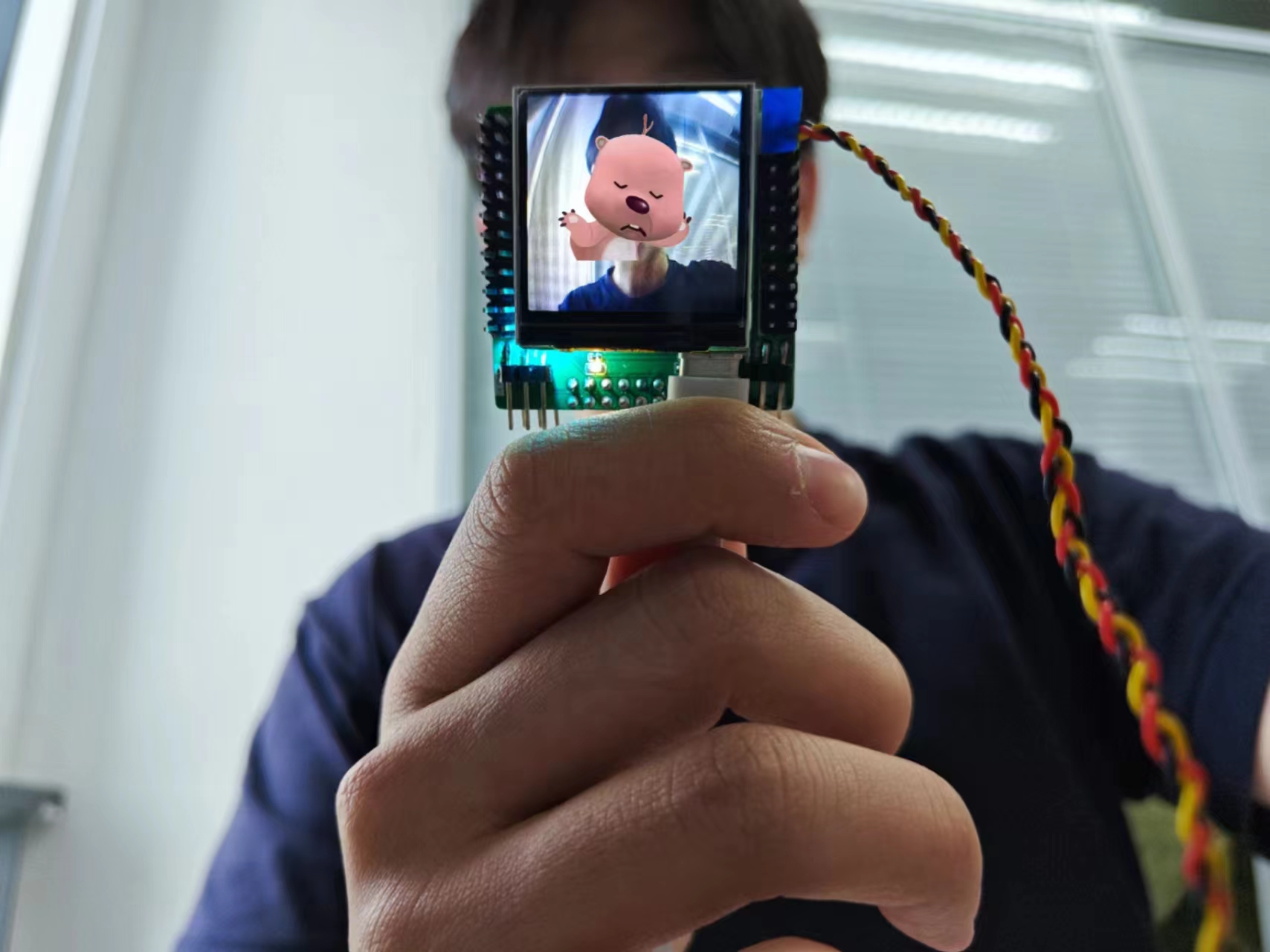

外观展示如下:



后记

  • 关联的仓库请戳这里;P,您可以在该仓库中获取项目源码和PCB打样文件,但,因为历史过于悠久不推荐复刻本项目。
