Let’s talk about how to make a GUI like HOPE’s !!!

Project name:HOPE

Author:@kkl

本文由于Gif图片存储较大,请耐心等待图片加载🙇‍♂️🙇‍♂️...

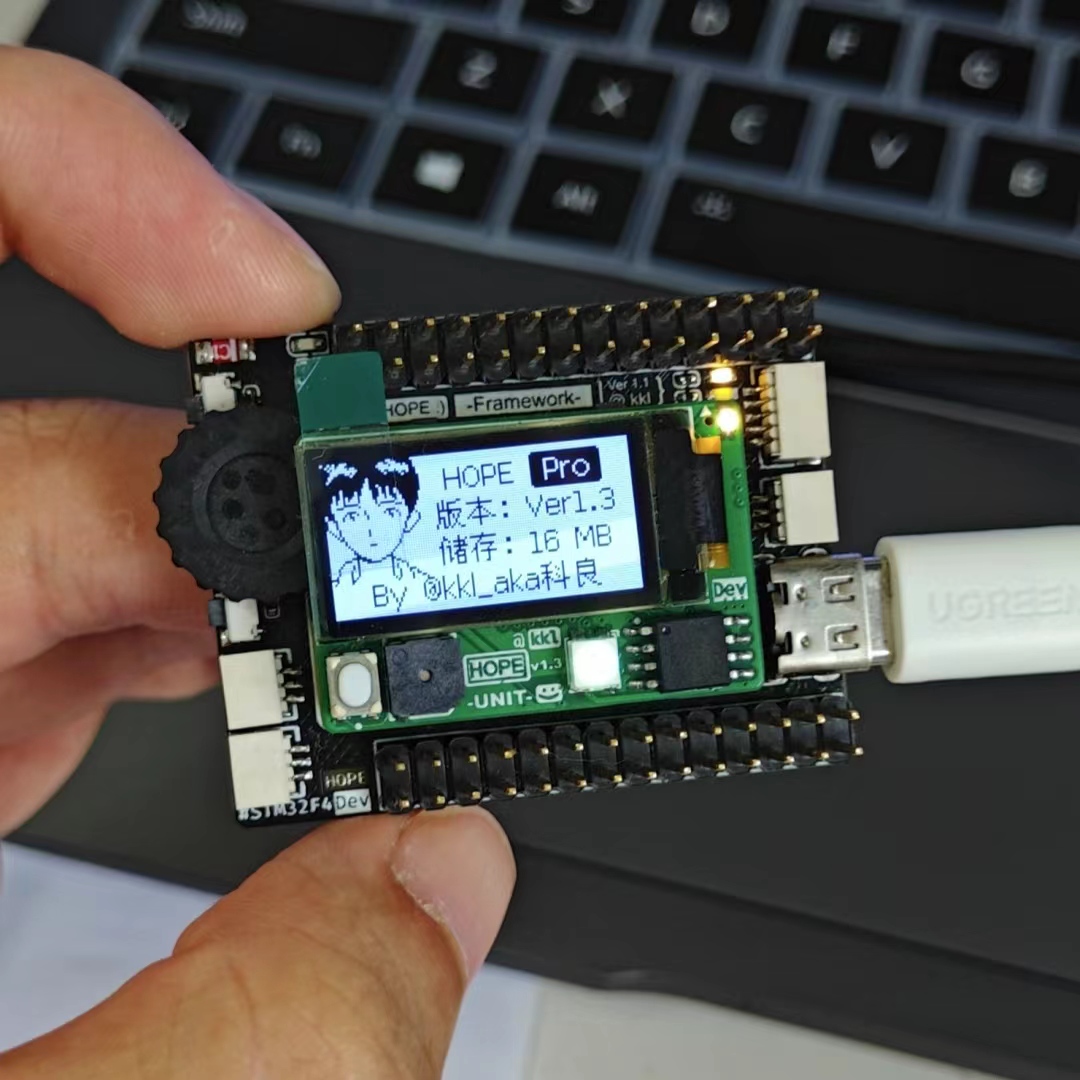

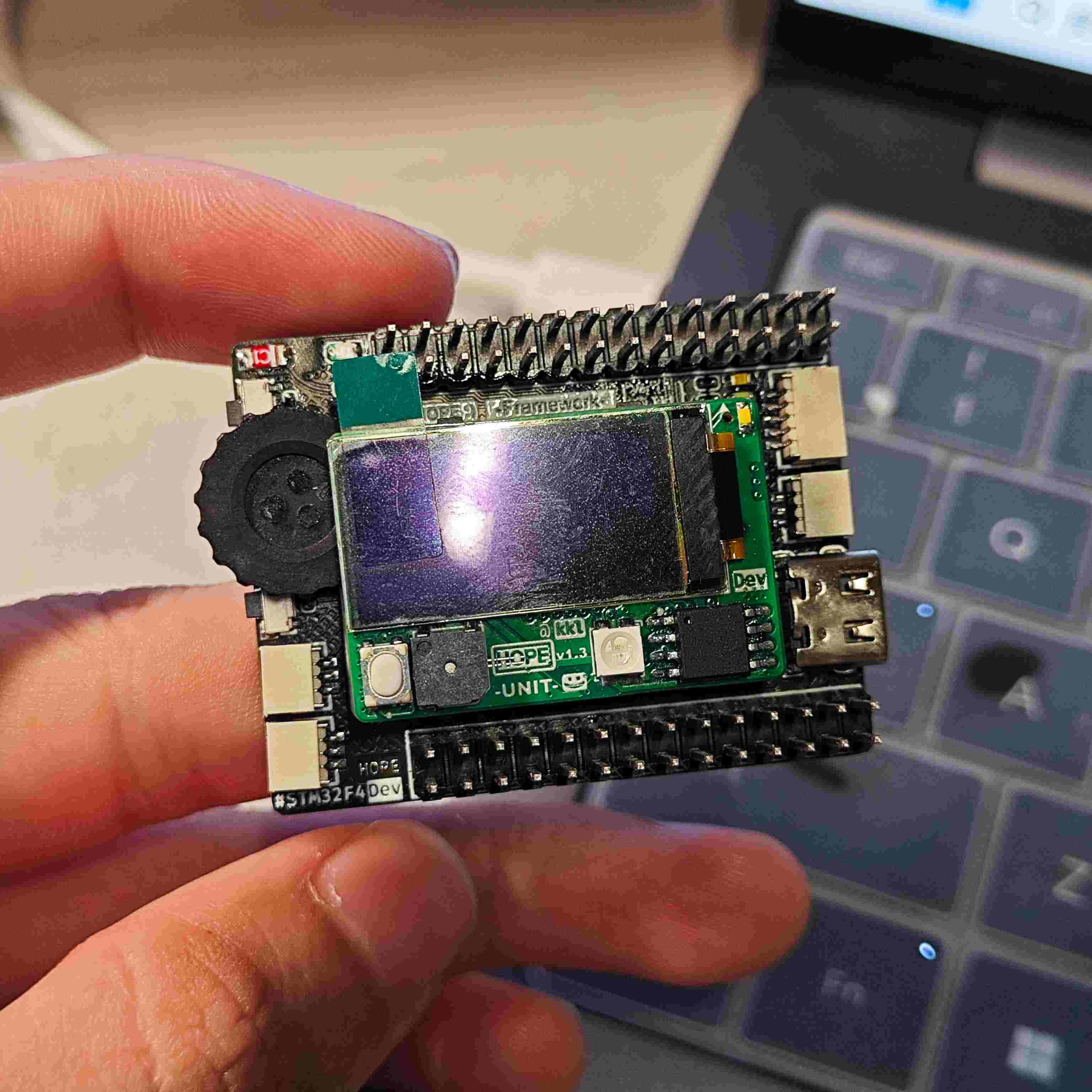

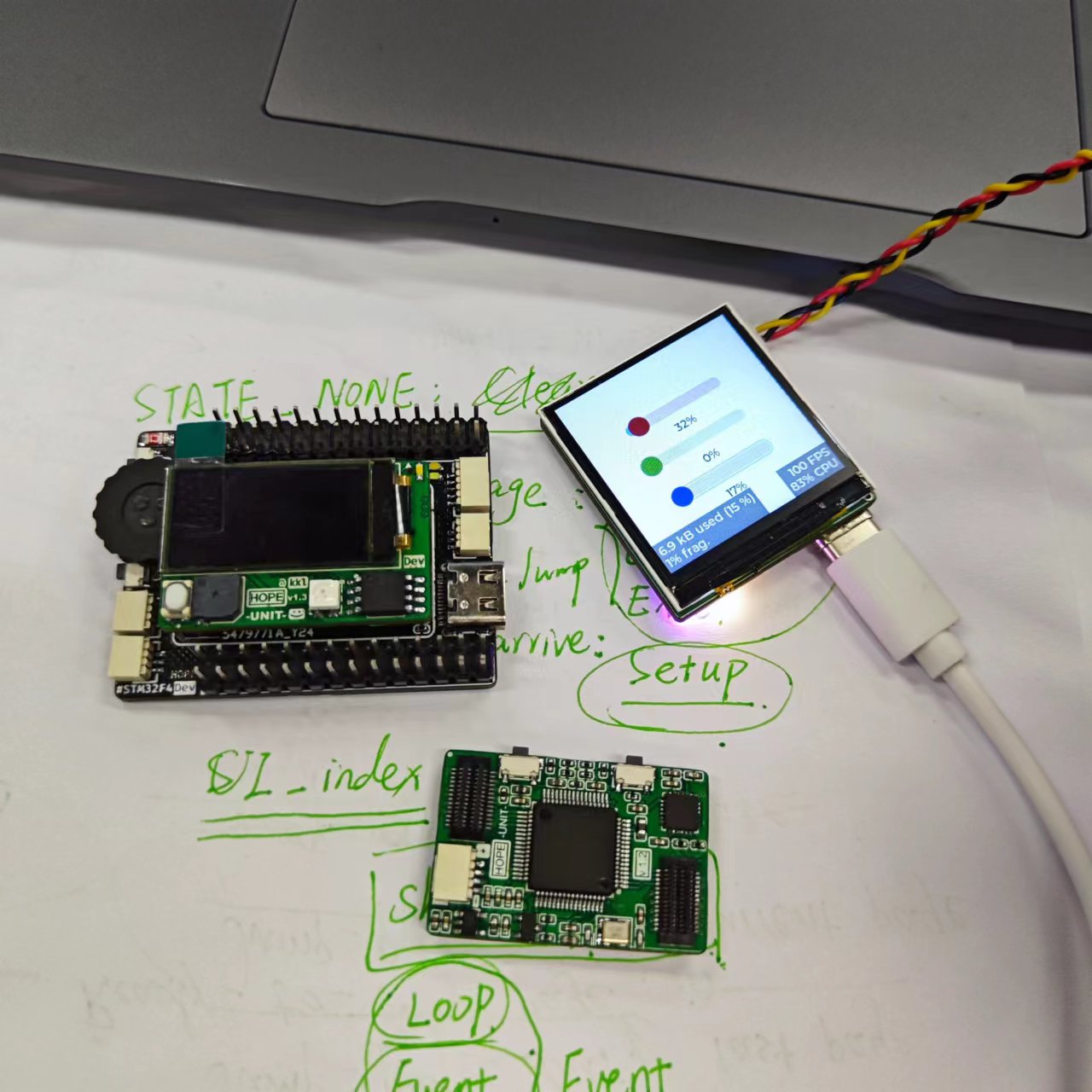

exhibition

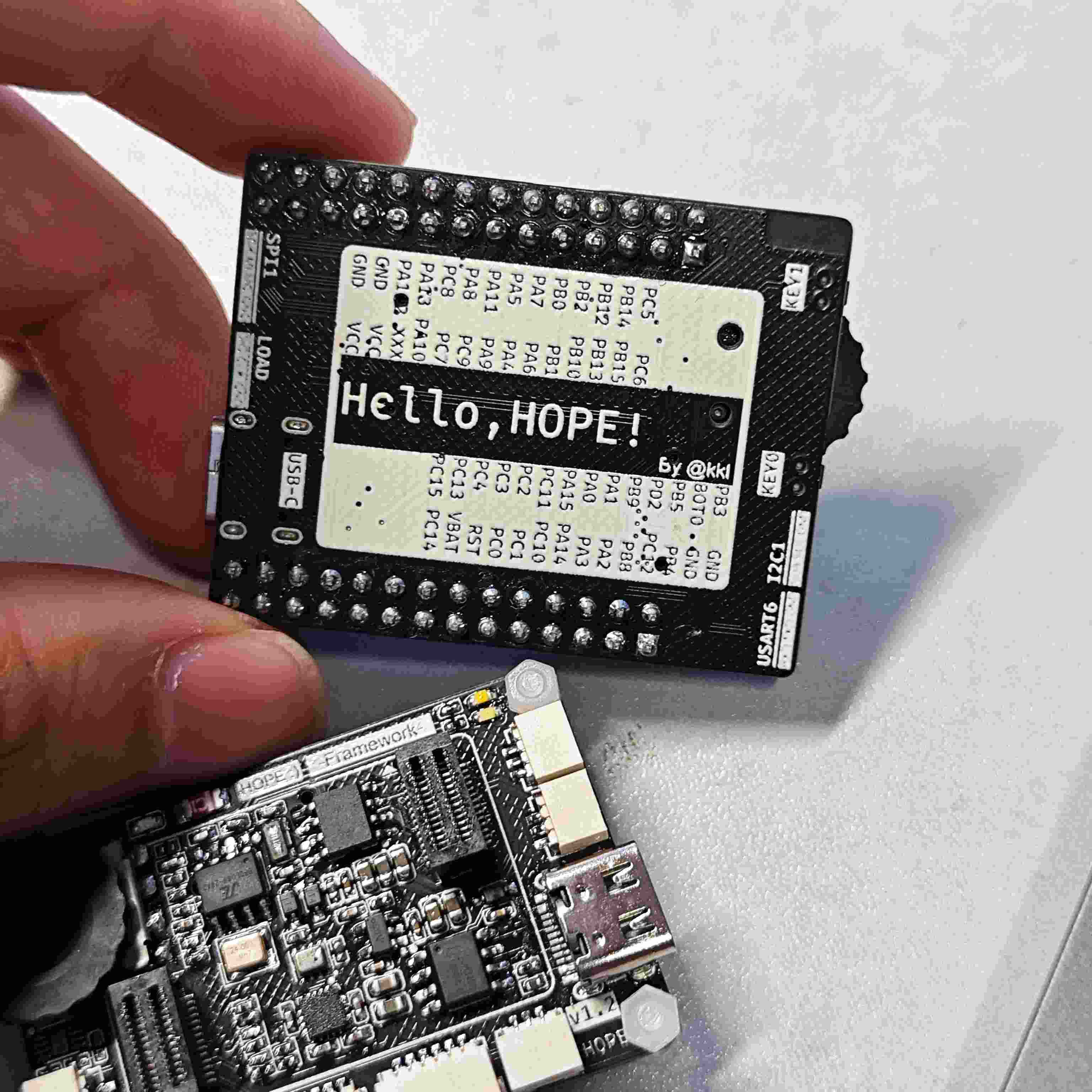

exhibition
exhibition
exhibition
exhibition

前记

该从哪里开始说起呢?

让我开启HOPE这个项目的原因其实是非常机缘巧合的,首先是23年暑假期间我们正在紧张准备电赛,需要准备些开发板,但是由于经费不足,于是打算自己动手制作,丰衣足食。

当时正好看见了稚晖君发布的项目REF,包括硬件和代码框架MonoUI都开发地非常的优雅,令人感到遗憾的是,那时并没有开源(现在应该已经开源在他的机械臂项目仓库当中,于是打算从头到脚狠狠的复刻一波!

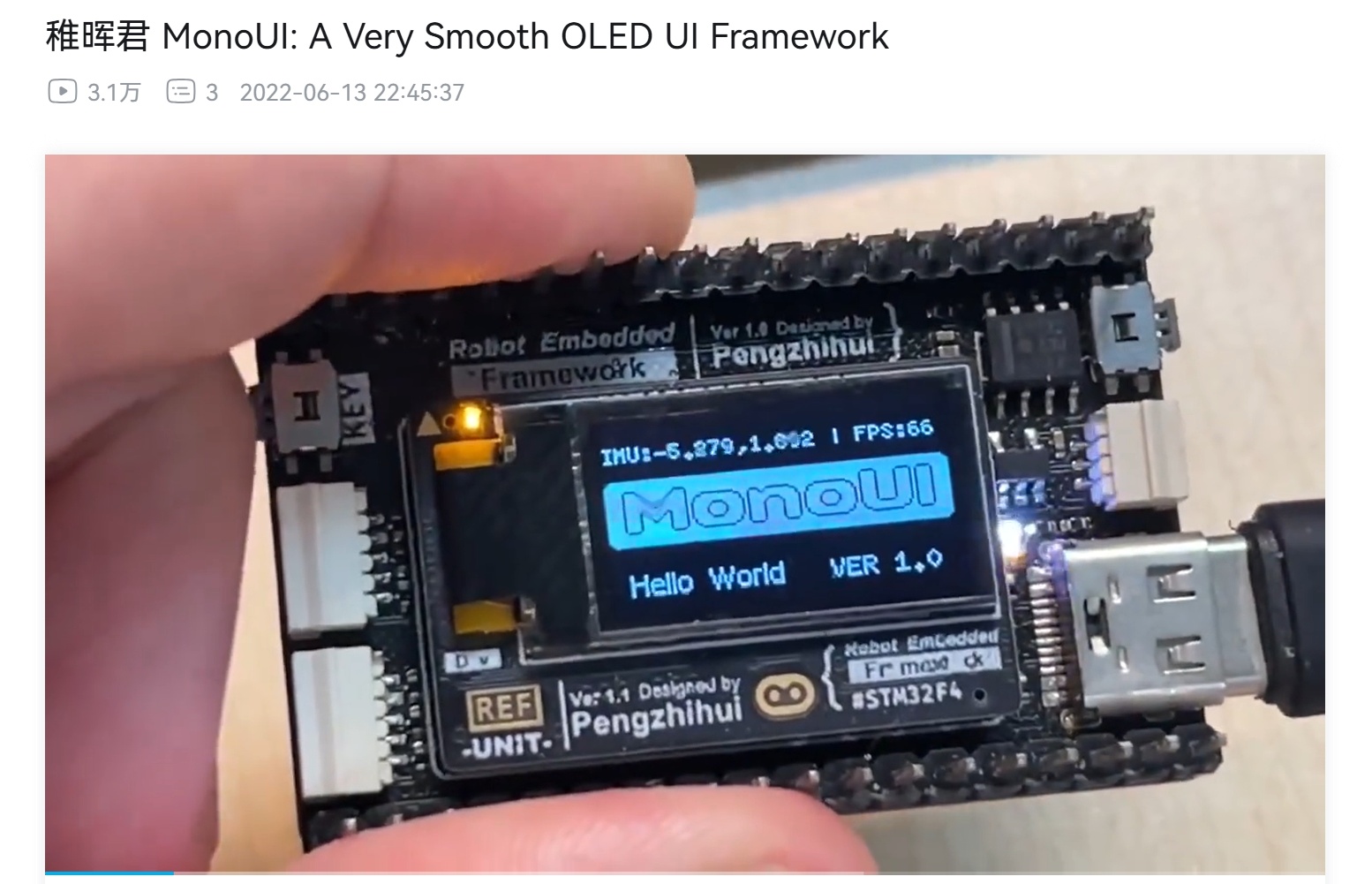

REF and MonoUI

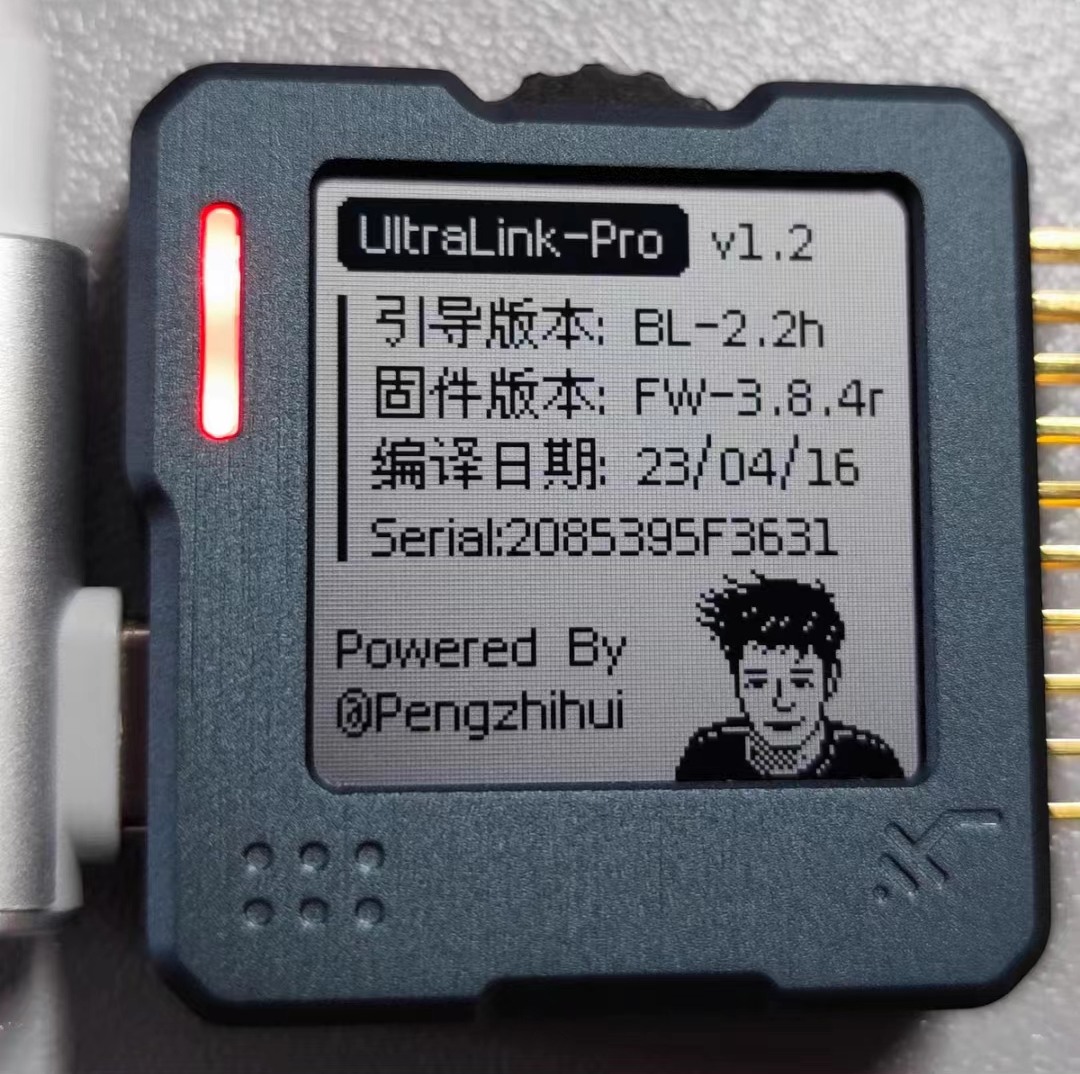

UltraLink

  • 谈谈硬件

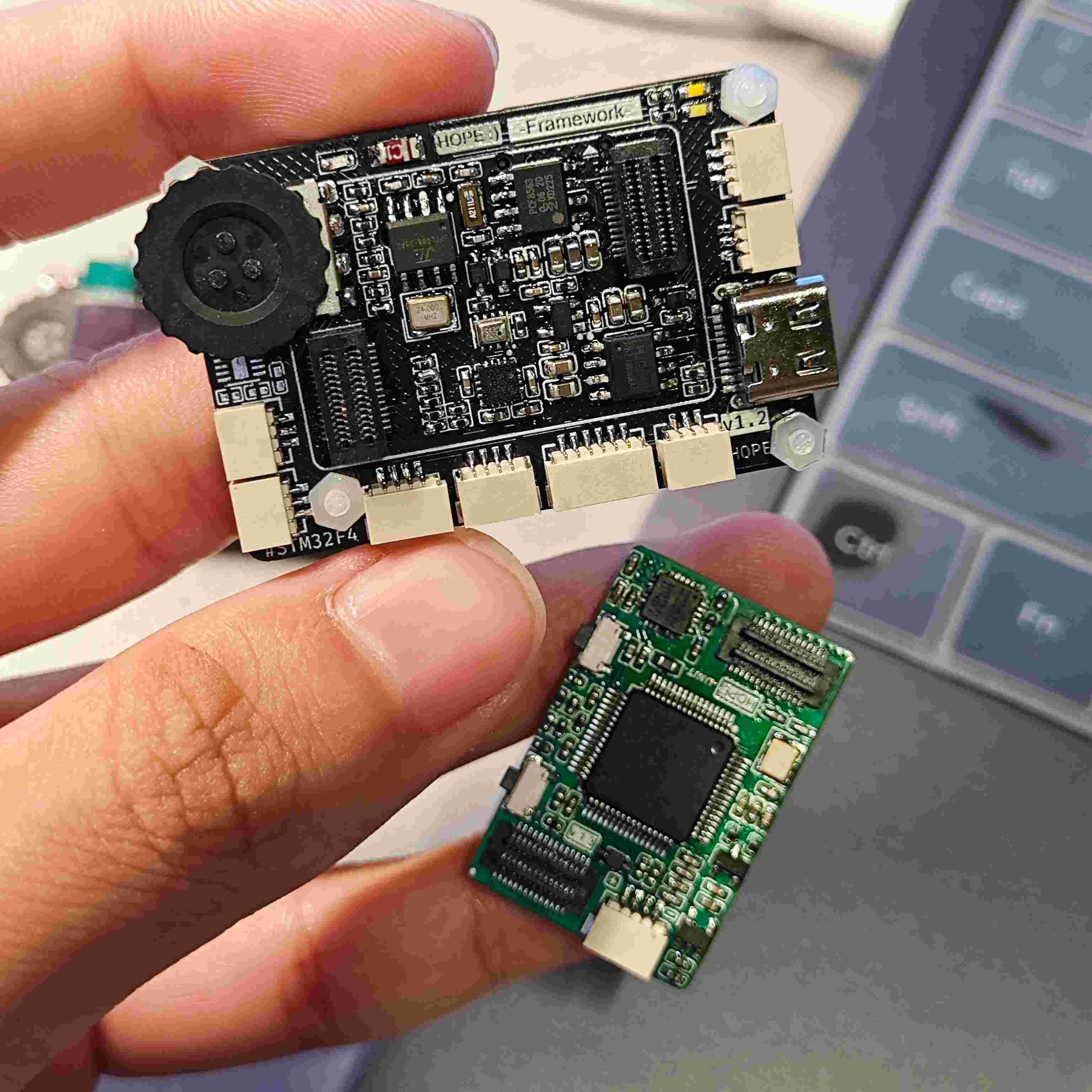

于是,我就开始在自己一步一步慢慢摸索下,第一个HOPE的雏形诞生了!紧接着,秉持着快速迭代的理念,很快地,第二版、第三版都接踵而至…

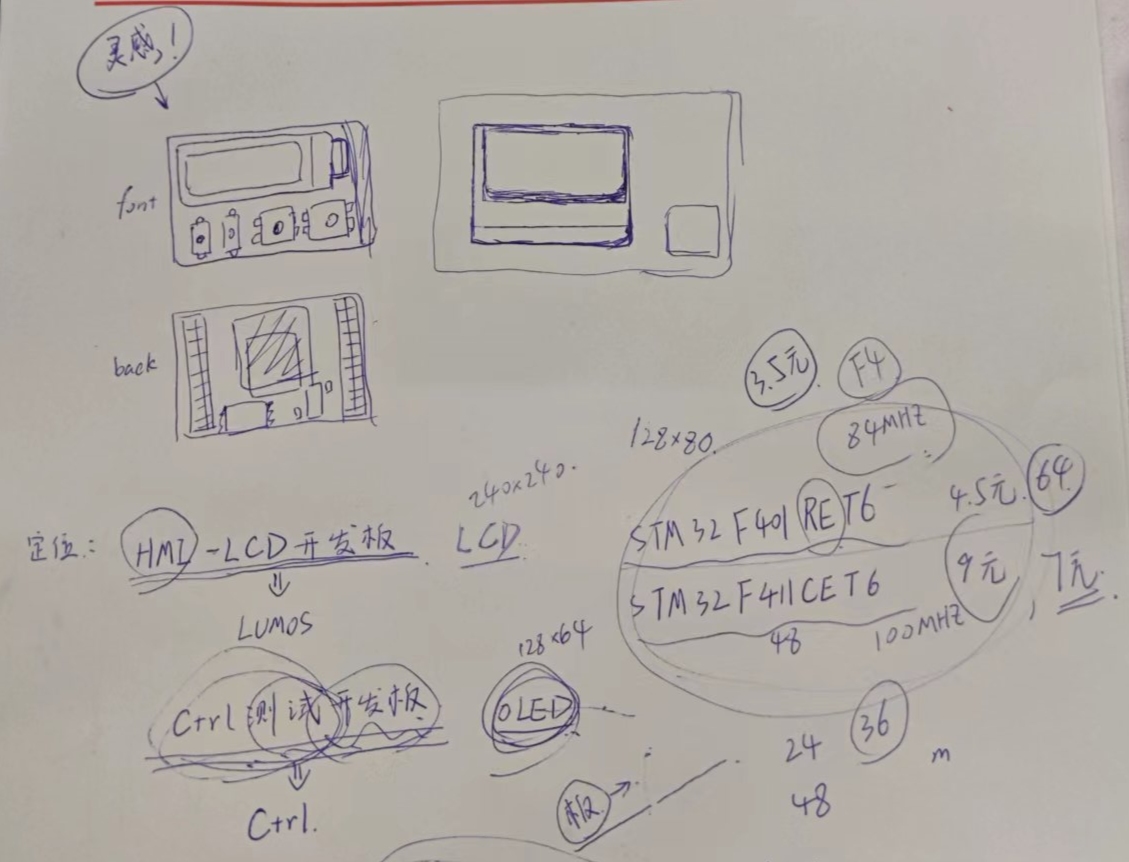

HOPE的设计草稿图

那时候就想一直无头苍蝇一样,目的性不明确,技术也不成熟,唯一拥有的就是满腔热血,不怕苦不怕累,做梦都在想着项目怎么优化,最后呢,也是很开心做出了目前这个比较稳定的硬件版本。

  • 谈谈软件

硬件解决以后,噩梦才真正开始,对于一个数据结构菜鸟而言,如何设计一个优雅的单色GUI呢?所以这就是今天要着重要讲的主题:谈谈HOPE当中底层逻辑实现。

当然,对于HOPE,包括代码和硬件设计都比较稚嫩,仅仅只做提供思路和参考的作用!仅以此博客,纪念这个有趣的项目hhh😁

关于如何接触到GUI

第一次接触GUI的制作是接触到了UP主小蛋显璐的视频OLED菜单动画教程

教程中的这套GUI框架是基于U8G2图像库的,大致的实现方法是:

通过注册proc函数和对应的状态位到列表list当中,然后循环遍历list,比对当前状态位和list当中的状态位,若相同,则执行对应的proc函数。

proc函数中包括OLED动画显示、按钮响应等交互操作、菜单页面之间切换、过渡动画等逻辑操作,简单易学,虽然全部东西都挤在了一个文件对当中,非常的不优雅,也不易维护和移植。

但是呢,正是这套教程开启了我在GUI设计开发当中的不归路。

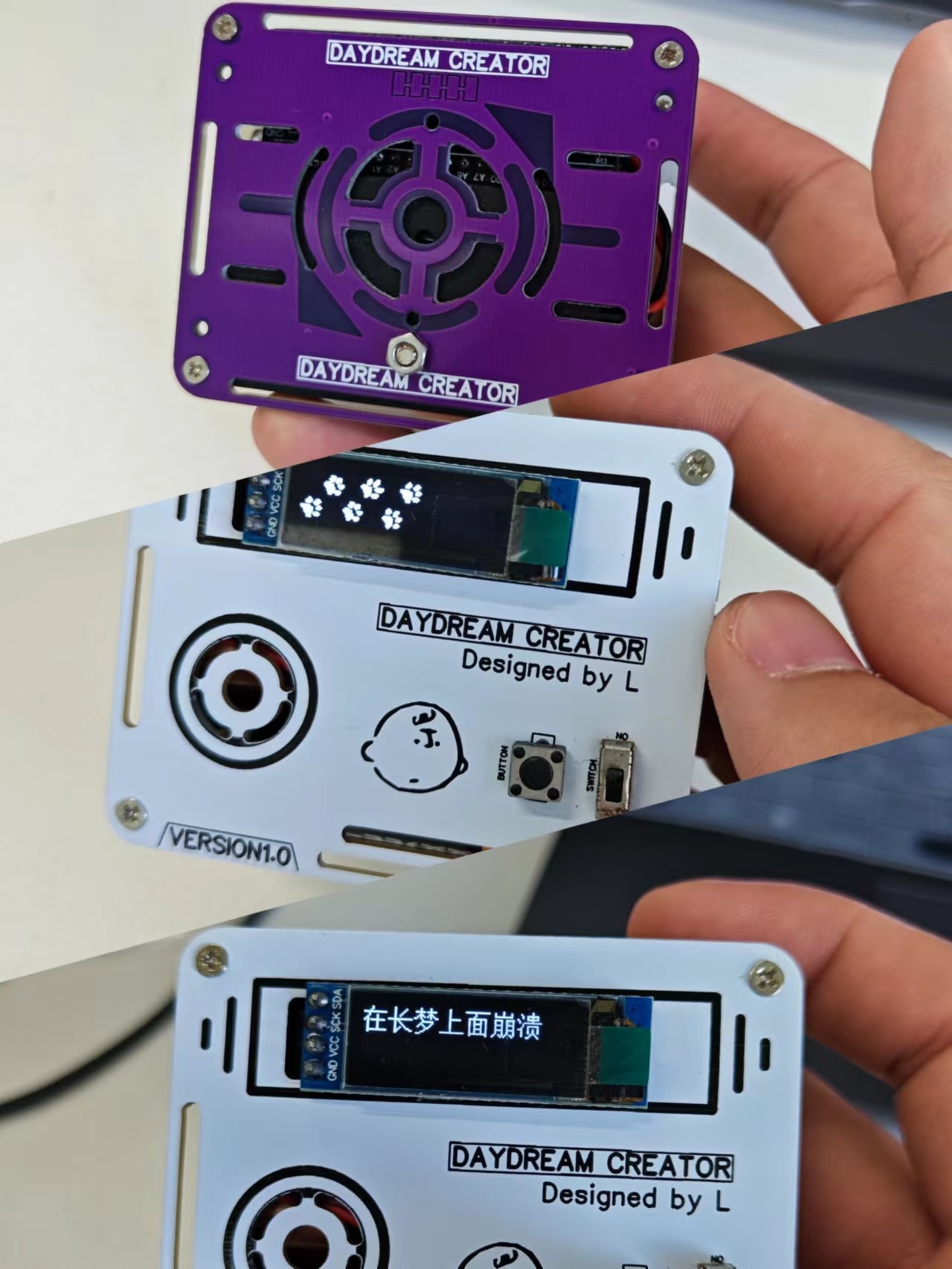

我第一个亲自构思并设计的项目「伪诗云」,便是第一次用上了该GUI框架,找个机会可以再聊聊这个项目。

伪诗云

关于HugoUI的底层逻辑实现

目前HOPE当中使用的HugoUI是我从MonoUI追溯到创天蓝大佬的烙铁项目中的GUI框架修改而来的,目前采用链表的形式实现该GUI,底层依然基于u8g2

HugoUI主要包括两个结构体:菜单页面Page和页面挂件Item

  • 菜单页面Page顾名思义,就是菜单的每一页都是一个Page,翻页时便会切换Page。
  • 而该页面上的挂件Item就像是页面上的APP,负责实现特定的功能。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
/* Item的结构体 */
typedef struct HugoUI_item // 小挂件的结构体
{
struct HugoUI_item *next;
HugoUIItem_e funcType; // 作用类型
uint16_t itemId; // 小挂件的id
uint16_t lineId; // 在每一页的id
// float item_x, item_x_trg;
// float item_y, item_y_trg;
uint8_t *pic;
// uint8_t step;
char *title; // 小挂件的名字
char *msg; // ITEM_MESSAGE
char *desc;
bool *flag; // ITEM_CHECKBOX and ITEM_RADIO_BUTTON and ITEM_SWITCH //小挂件用于这些作用时的标志位
// bool flagDefault; // Factory default setting // 恢复出厂设置
paramType *param; // ITEM_CHANGE_VALUE and ITEM_PROGRESS_BAR //小挂件可改变的参数
uint8_t inPage; // ITEM_JUMP_PAGE // Item在哪一页
uint8_t JumpPage; // 将要跳转到哪一个page
uint8_t JumpItem; // 将要跳转到哪一个Item
void (*FuncCallBack)(void); // 回调函数 // ITEM_CHANGE_VALUE and ITEM_PROGRESS_BAR // 该挂件的函数
struct HugoUI_item *(*SetIconSrc)(const uint8_t *pic); // 传入图片
struct HugoUI_item *(*SetJumpId)(uint8_t pageId, uint8_t itemLineId); // 传入PageId和ItemLineId
struct HugoUI_item *(*SetDescripition)(char *desc); // 传入descripition
struct HugoUI_item *(*ReturnThisItem)(struct HugoUI_item *thisItem); // 返回该item的指针
} HugoUIItem_t;
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
/* Page的结构体 */
typedef struct HugoUI_page
{
struct HugoUI_page *next;
HugoUIPage_e funcType;
HugoUIItem_t *itemHead, *itemTail;
char *title; // 该页的名字
uint8_t pageId;
uint16_t itemMax; // 该page含有的item数
float page_x, page_x_trg;
float page_y, page_y_trg;
float page_y_forlist, page_y_forlist_trg;

void (*FuncCallBack)(void);
struct HugoUI_page *(*SetPgaeFunCallBack)(void (*FuncCallBack)(void));

void (*PageEventProc)(void);
struct HugoUI_page *(*SetPgaeEventProc)(void (*PageEventProc)(void));

void (*PageUIShow)(struct HugoUI_page *thispage, HugoUIItem_t *thisitem);
struct HugoUI_page *(*SetPageUIShow)(void (*PgagUIShow)(struct HugoUI_page *thispage, HugoUIItem_t *thisitem));

HugoUIItem_t *(*AddItem)(struct HugoUI_page *thisPage, char *title, HugoUIItem_e itemType, ...);
} HugoUIPage_t;

使用链表的形式编写GUI菜单框架的好处就是,Layout时非常的舒适优雅~

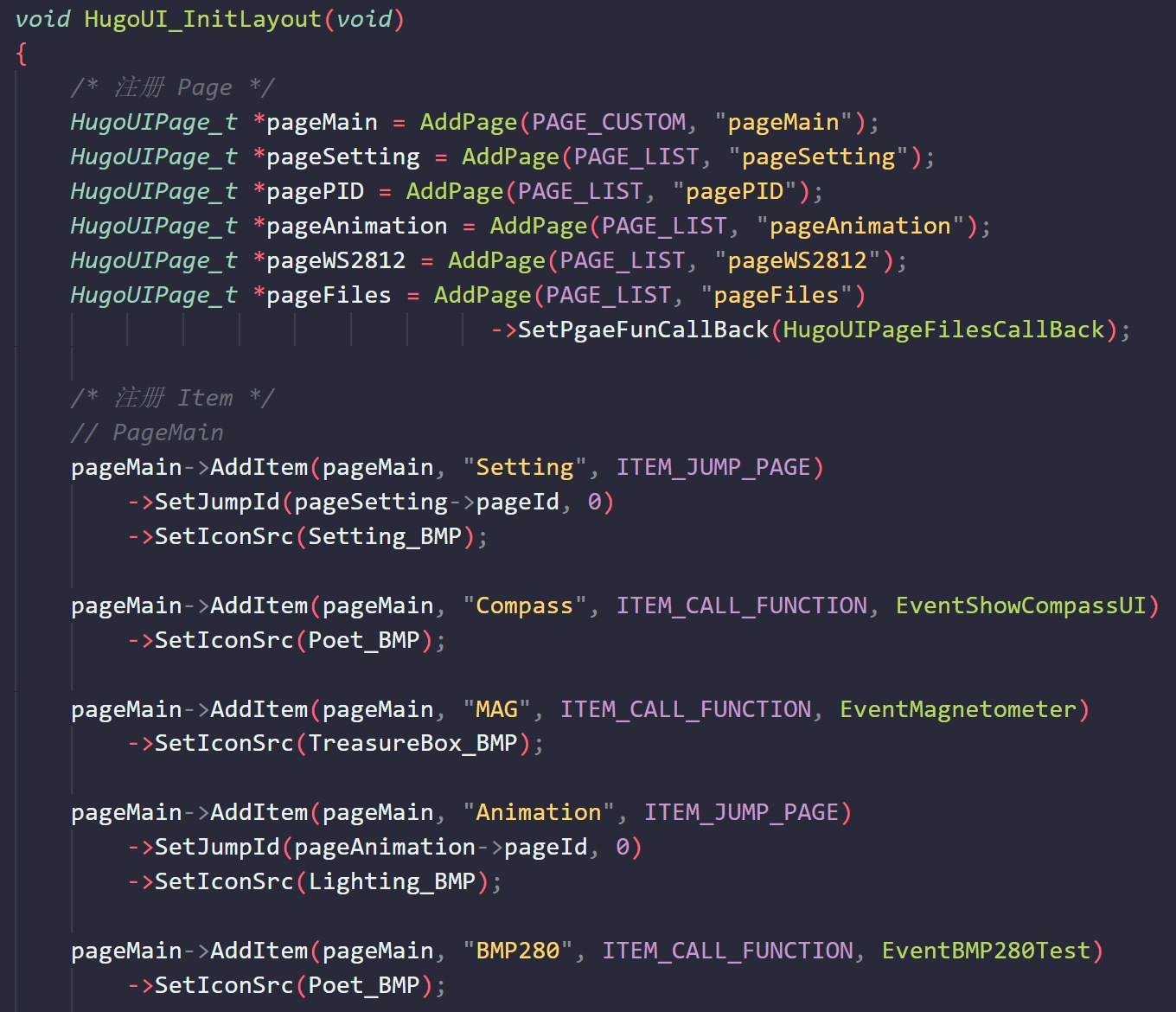

较为优雅舒适的UI-Layout

等待施工🙇‍♂️🙇‍♂️...

后记

  • 关联的仓库请戳这里;P,您可以在该仓库中获取项目源码和PCB打样文件。
