Author: kkl

大家看这篇文章之前,要先去看我先前的文章全志T113-S3的TinaLinux编译流程记录搭建好基本环境,戳这儿直接跳转:)


写在前面

T113-S3全志的一款非常不错的能够跑Linux系统的Soc,该芯片采用双核A7主频高达1.2GHz,具备高效能低功耗的特点,片上内存128MB支持硬件解码,和D1s Pin to Pin,支持相互替换支持全志提供的Tina Linux SDK,文档齐全,对于DIY玩家来说用于制作一些带显示屏的小设备是非常完美了。

前阵子在“海鲜市场”低价入了韦东山的T113-S3的开发板,经过一番摸索以后发现了TinaLinux这个新奇的东西,听说是全志基于Openwrt自研的系统(被戏谑为全志家的小女儿。

本篇文章将简述如何迅速地在Tina Linux运行LVGL。

我的环境

  • 虚拟机:VirtualBox Ubuntu 18.04
  • 开发板:100ASK_T113-PRO

开始

打开TinaLinux的menuconfig

首先我们要进入TinaLinux-SDK的根目录,cd ~/tina-d1-h并执行以下命令来设置环境:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
book@ubuntu1804:~/tina-d1-h$ source build/envsetup.sh
Setup env done! Please run lunch next.
book@ubuntu1804:~/tina-d1-h$ lunch

You're building on Linux

Lunch menu... pick a combo:
1. d1-h_nezha_min-tina
2. d1-h_nezha-tina
3. d1s_nezha-tina
4. t113_nezha-tina

Which would you like?: 4
============================================
TINA_BUILD_TOP=/home/book/tina-d1-h
TINA_TARGET_ARCH=arm
TARGET_PRODUCT=t113_nezha
TARGET_PLATFORM=t113
TARGET_BOARD=t113-nezha
TARGET_PLAN=nezha
TARGET_BUILD_VARIANT=tina
TARGET_BUILD_TYPE=release
TARGET_KERNEL_VERSION=5.4
TARGET_UBOOT=u-boot-2018
TARGET_CHIP=sun8iw20p1
============================================
no buildserver to clean
[1] 35382

book@ubuntu1804:~/tina-d1-h$ make menuconfig
  1. 进入TinaLinux-SDK根目录cd ~/tina-d1-h
  2. source build/envsetup.sh
  3. lunch,并选择T113平台名称
  4. make menuconfig

修改TinaLinux的LVGL配置

由于TinaLinux是适配了littleVGL-v8的,因此我们只需要在menuconfig当中将其开启即可使用啦!

按照下方步骤,打开对应的选项,然后保存退出即可!

1
2
3
4
5
6
7
8
9
10
11
12
13
Gui --->
Littlevgl --->
< > lv_demo
<*> lv_examples (lvgl官方demo)
-*- lvgl-8.1.0 use sunxifb double buffer (使能双缓冲,解决撕裂问题)
[*] lvgl-8.1.0 use sunxifb cache (使能fb cache)
[ ] lvgl-8.1.0 use sunxifb g2d (使能G2D硬件加速)
[ ] lvgl-8.1.0 use sunxifb g2d rotate (使能G2D硬件旋转)
[ ] lvgl-8.1.0 use freetype (自动链接freetype)
<*> lv_g2d_test (g2d接口测试用例)
<*> lv_monitor (压力测试与数据监测软件)
< > smartva
< > smartva_ota

LVGL的源码路径:tina-d1-h/package/gui/littlevgl-8

重新编译内核

在以上的修改都完成以后,重新按照正常的流程编译即可。

1
2
3
4
5
6
7
# 内核编译
book@ubuntu1804:~/tina-d1-h$ source build/envsetup.sh
book@ubuntu1804:~/tina-d1-h$ lunch 4
book@ubuntu1804:~/tina-d1-h$ make

# 编译完成后,打包镜像
book@ubuntu1804:~/tina-d1-h$ pack

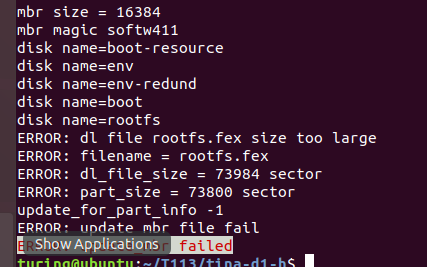

注意:pack命令在打包镜像的时候,有可能会遇到dl包过大的报错,如下:

alt text

这是因为内核编译时开启了LVGL的package,导致编译生成的rootfs.fex包大于设定的最大尺寸限制。因此,需要修改一下最大尺寸的设置,修改路径如下:

1
2
3
4
5
6
7
8
9
# gedit ~/tina-d1-h/device/config/chips/t113/configs/100ask/sys_partition.fex
vim ~/tina-d1-h/device/config/chips/t113/configs/100ask/sys_partition.fex

# 修改为如下的参数,增加rootfs分区容量
[partition]
name = rootfs
size = 74800
downloadfile = "rootfs.fex"
user_type = 0x8000

修改后,重新执行pack即可!

测试LVGL

将新生成的img镜像烧录到TF卡,将内存卡插入开发板,上电进入系统以后执行指令如下:

1
2
3
4
5
6
~:lv_examples 0  (lv_demo_widgets)
~:lv_examples 1 (lv_demo_music)
~:lv_examples 2 (lv_demo_benchmark)
~:lv_examples 3 (lv_demo_keypad_encoder)
~:lv_examples 4 (lv_demo_stress)
~:lv_monitor

加入触摸支持

按照上述方法一路走来,虽然LVGL的几个示例程序已经可以在开发板上运行了,但是无法通过触摸控制,因此接下来,我们为程序加入触摸支持吧!

修改TinaLinux的内核触摸配置

配置内核增加电容屏驱动GT911

  1. 进入TinaLinux-SDK根目录cd ~/tina-d1-h
  2. source build/envsetup.sh
  3. lunch,并选择T113平台名称
  4. make kernel_menuconfig

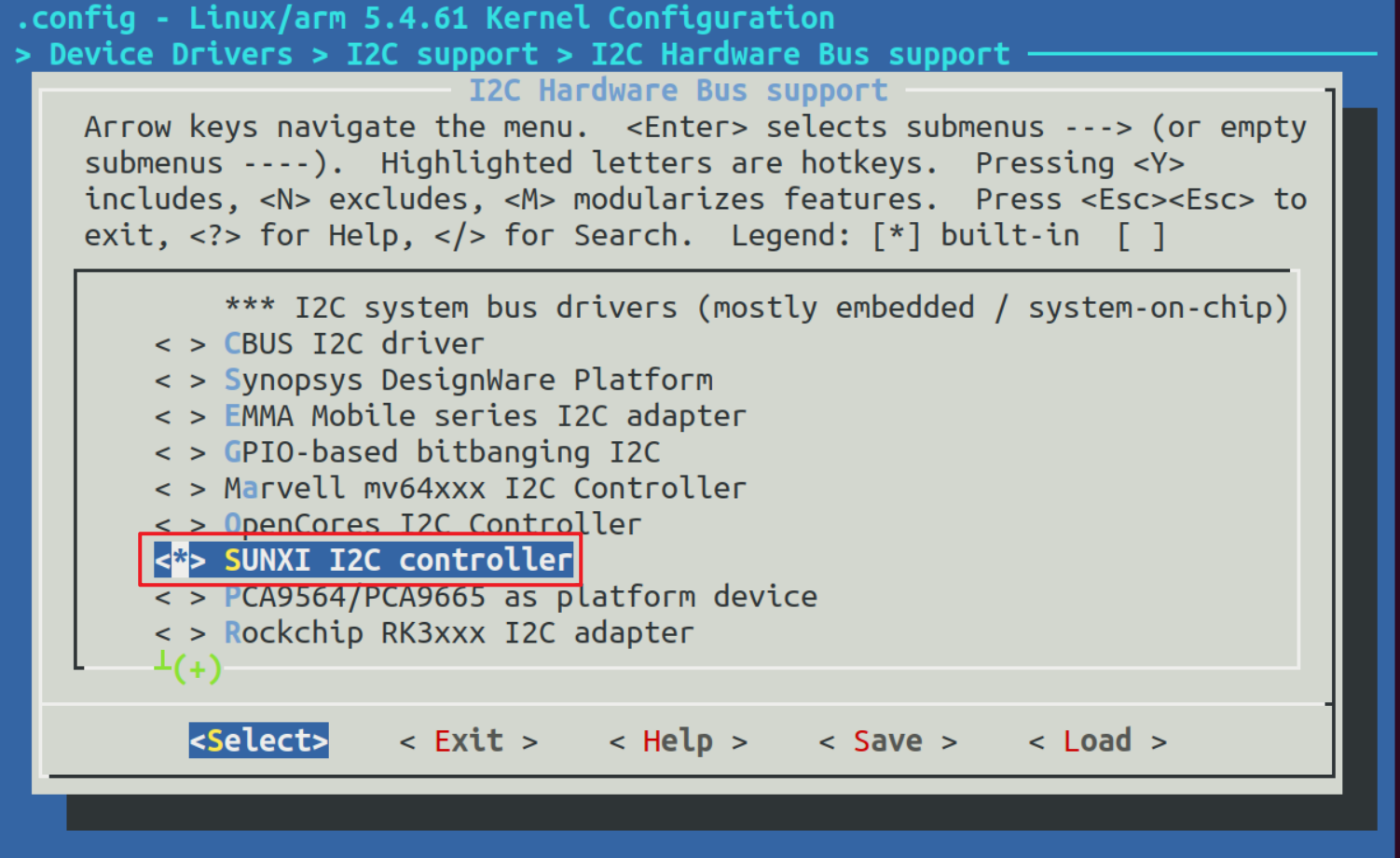

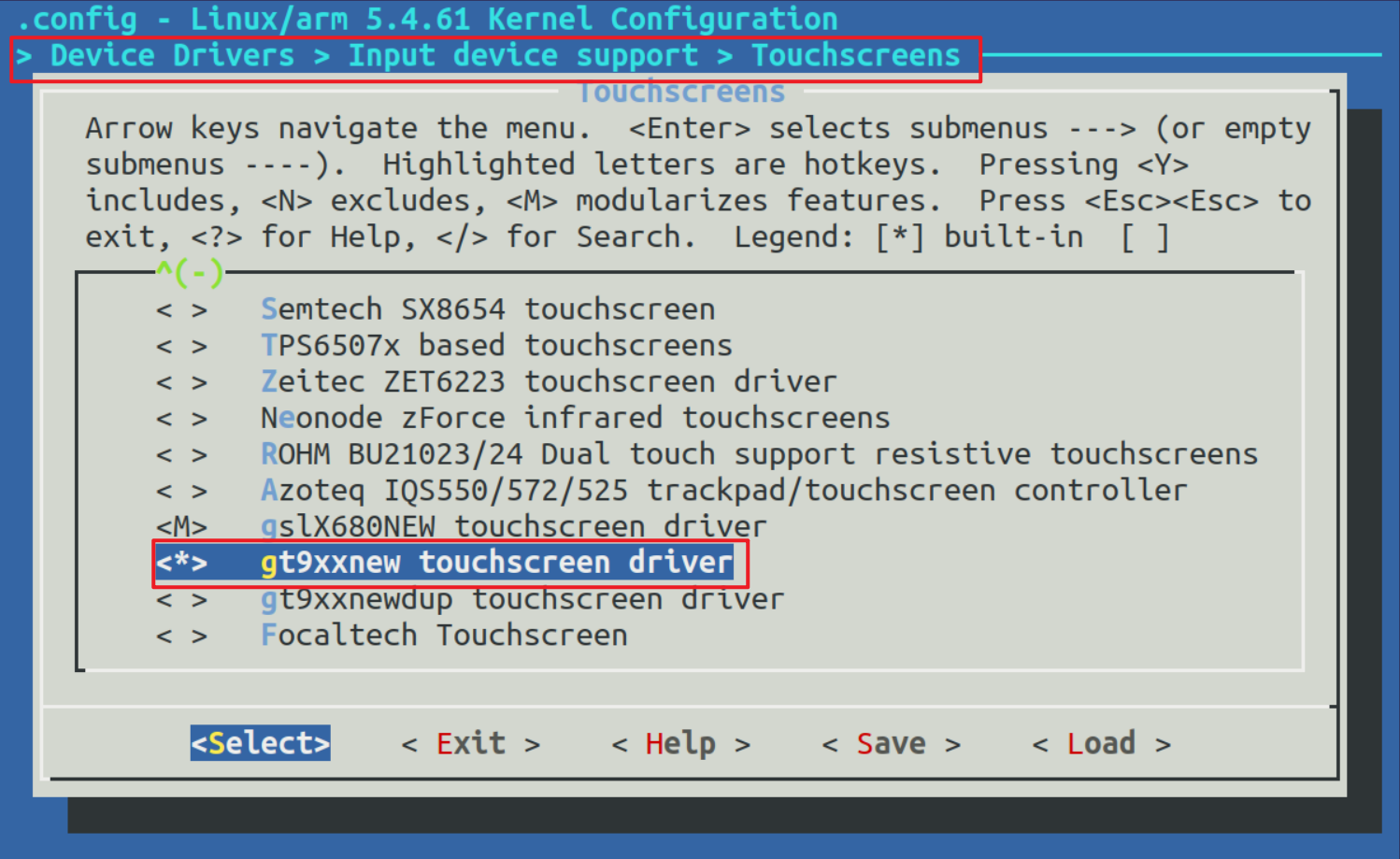

然后如下面这些图一样,把对应的选项都打上*

为LVGL的lv_drv_conf.h添加触摸屏控制

tina-d1-h/package/gui/littlevgl-8/lv_examples/src/lv_drv_conf.h中修改EVDEV_NAME为触摸屏的event节点:

1
2
3
4
5
6
7
8
9
10
11
12
13
# lv_drv_conf.h

#ifndef USE_EVDEV
# define USE_EVDEV 1
#endif

#ifndef USE_BSD_EVDEV
# define USE_BSD_EVDEV 0
#endif

#if USE_EVDEV || USE_BSD_EVDEV
# define EVDEV_NAME "/dev/input/event1" /*You can use the "evtest" Linux tool to get the list of devices and test them*/
# define EVDEV_SWAP_AXES 0 /*Swap the x and y axes of the touchscreen*/

这个地方一般情况下event1节点就是我们的触摸输入节点啦,或者你可以自行去查看:event可以在开发板的linux系统中使用cat /dev/input/eventX(X请用数字替代),确认是否正确.

最后没什么问题,就重新正常的编译内核,然后烧录,然后运行LVGL示例程序看看触摸效果啦!

触摸测试

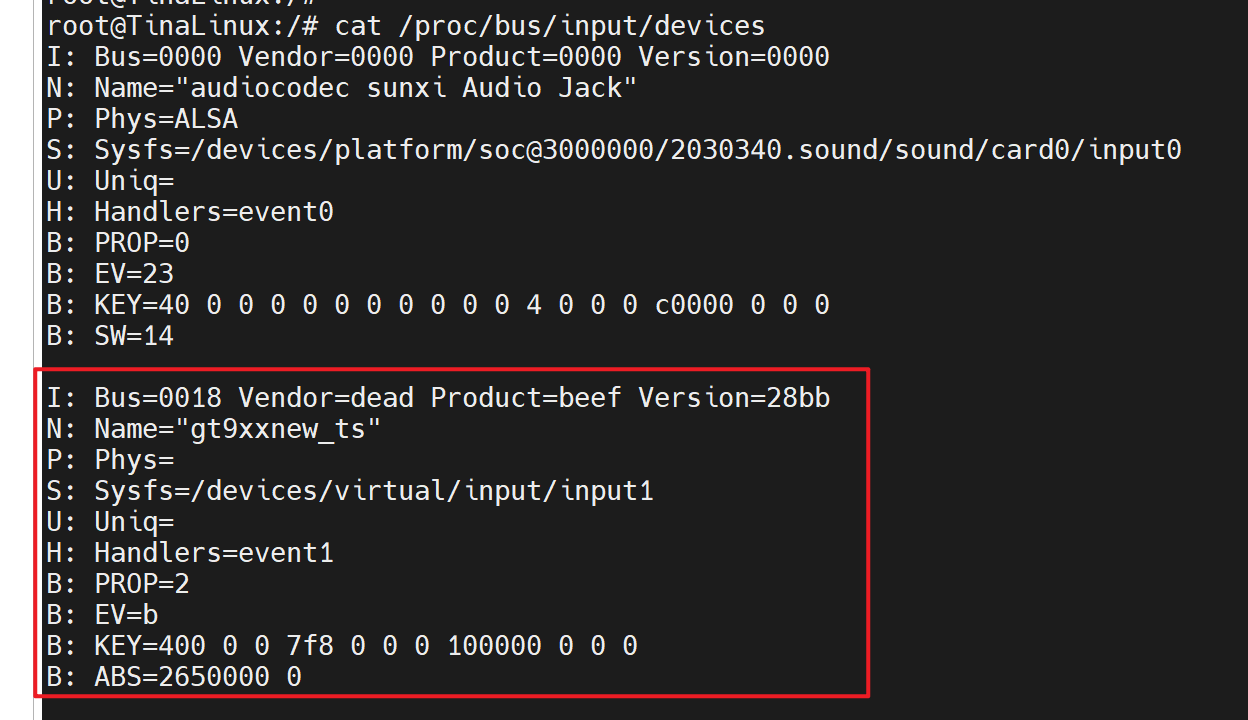

查看输入节点:cat /proc/bus/input/devices

查看输入节点

查看原始触摸数据:hexdump /dev/input/event1

查看中断:cat /proc/interrupts

adb命令(这里临时穿插一条,不然以后找不到

  • adb devices,该命令用于查找已经连接上Ubuntu系统上的adb设备.

  • adb push,该命令用于将Ubuntu系统上的文件上传到开发板,比如:

1
adb push demo  /tmp

这表示将Ubuntu系统内当前目录下的demo文件上传到开发板的/tmp目录下.

  • adb pull,该命令用于从开发板获取文件到Ubuntu系统上,比如:
1
adb pull /tmp/demo .

这表示下载开发板中的/tmp/demo文件到当前目录下.

  • adb shell,该命令用于打开开发板的命令行.

如果你想要做自己的一些LVGL的开发,在TinaLinux上开发自己的LVGL项目,可以参照这篇文章:click here!

我的T113-S3的LVGL-Tamplate(经过100ask原仓库的LVGL模板修改而来:-> chilk here for download (24.4MB)!!!
