写在前面

T113-s3是全志的一款非常不错的能够跑Linux系统的Soc，该芯片采用双核A7，主频高达1.2GHz，具备高效能和低功耗的特点，片上内存128MB，支持硬件解码，和D1s Pin to Pin，支持相互替换支持全志提供的Tina Linux SDK，文档齐全，对于DIY玩家来说用于制作一些带显示屏的小设备是非常完美了。

前阵子在“海鲜市场”低价入了韦东山的T113-s3的开发板，经过一番摸索以后发现了TinaLinux这个新奇的东西，听说是全志基于Openwrt自研的系统（被戏谑为全志家的小女儿。

自从入坑以后，折腾折腾，就想加入更多的功能，加入自定义的外设，这个时候就不得不自己手动地修改设备树修改驱动啦。但是好在Tina-Linux已经为我们加入新的驱动做了许多的工作，于是我们今天所需完成的事情其实非常轻松，咱们来为T113s3添加一个gpio-key驱动和一个xr829驱动吧！

本篇文章将简述如何迅速地在Tina Linux添加驱动支持。

我的环境

  • 虚拟机：VirtualBox Ubuntu 18.04
  • 开发板：100ASK_T113-PRO
  • Tina-Linux版本：linux-5.4

开始

添加gpio-key驱动

这里的100ask原文档的内容：->戳这里跳转下载:P

下面咱们来复现一下，原理原文档中讲的很清晰，我们跳过直接开始操作：

增加设备节点

修改设备树文件，使用Vscode打开以下路径的设备树文件，code ~/tina-d1-h/device/config/chips/t113/configs/100ask/linux/board.dts；

新增gpio-keys的设备配置，开发板上的User-Key使用PB4引脚（注意要在根节点下添加，添加完成后，保存退出：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
gpio-keys {
    compatible = "gpio-keys";
    status = "okay";
    vol-down-key {
        gpios = <&pio PB 4 GPIO_ACTIVE_LOW>;
        linux,code = <114>;
        label = "volume down";
        debounce-interval = <10>;
        wakeup-source = <0x1>;
    };
};

// compatible：用于匹配驱动
// status：是否加载设备
// vol-down-key：每一个按键都是单独的一份配置，需要分别区分开来
// gpios：GPIO 口配置
// linux,code：这个按键对应的 input 键值
// label：单个按键对应的标签
// debounce-interval：消抖时间，单位为us
// wakeup-source：是否作为唤醒源，配置了这个项的按键可以作为唤醒源唤醒系统

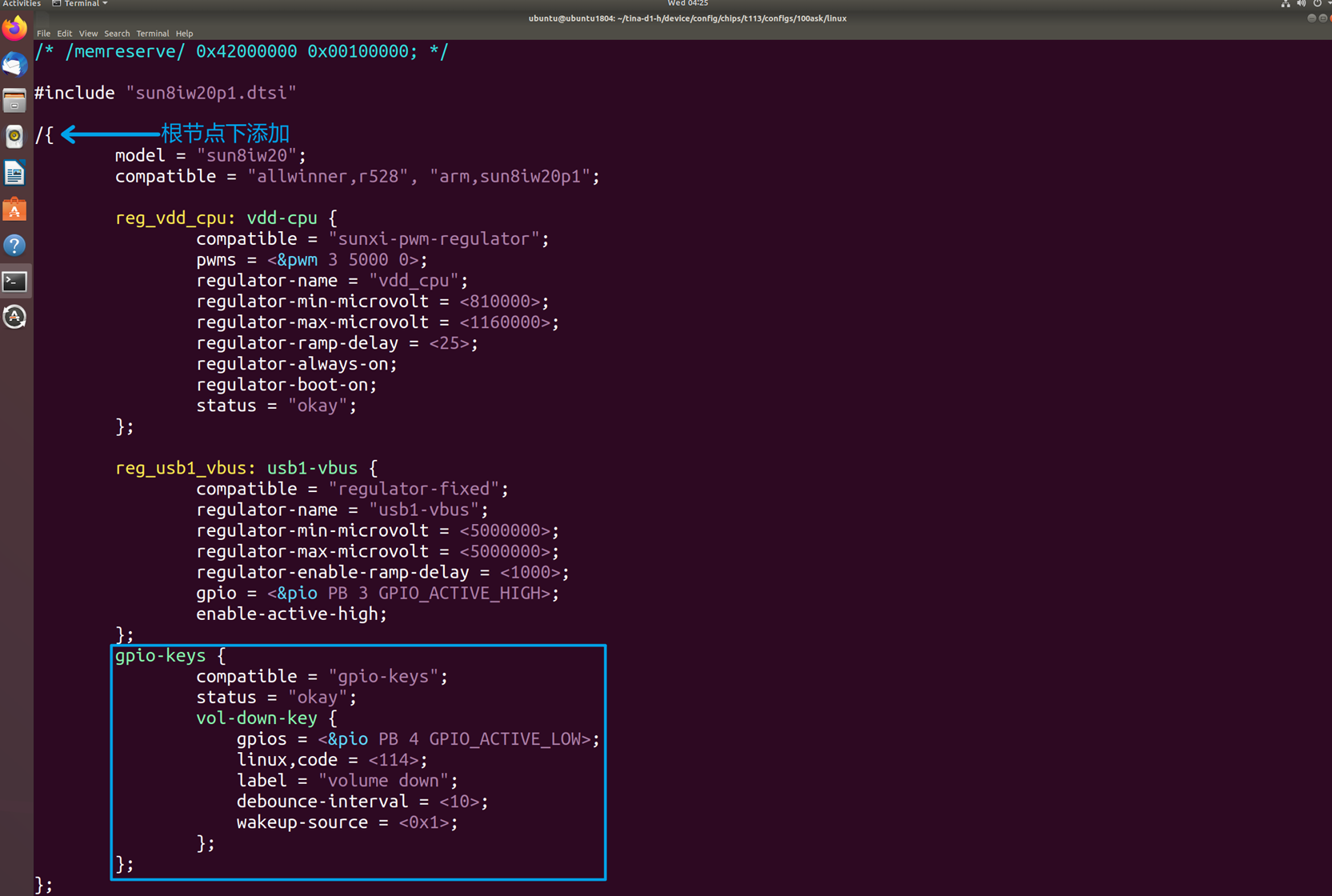

board.dts add gpio-keys

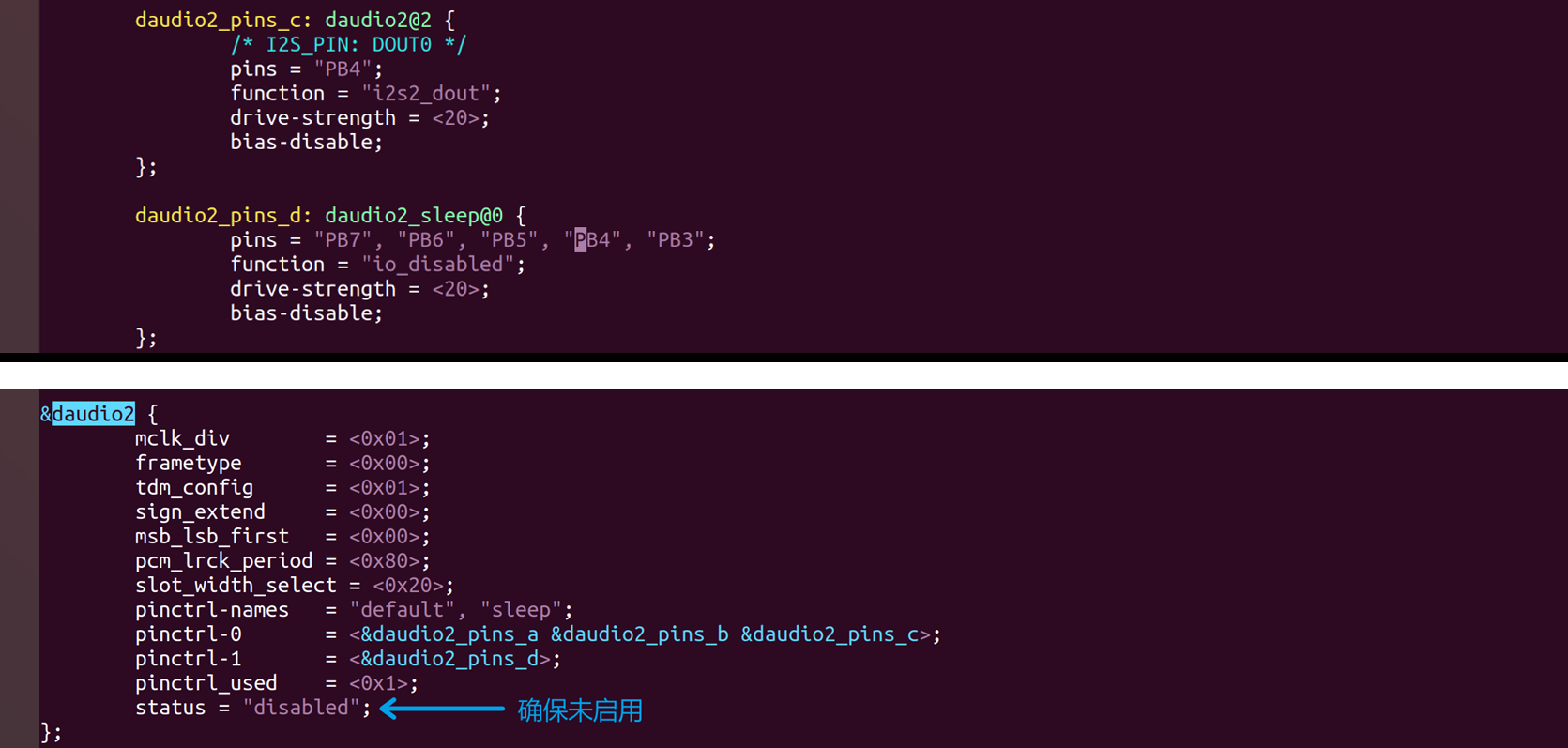

注意：添加节点之后请检查整个设备中是否存在其他设备使用PB4引脚的问题！

make sure Pin-PB4 is available

增加内核模块

在Tina-Linux SDK中，Kernel模块和SDK直接做了强关联，原厂默认已经帮你配置好了常用模
块的依赖关系（别人帮我们写好了常见的驱动模块，比方说支持interrupt-key, poll-key驱动文件如下:

  • gpio poll key: lichee/linux-5.4/drivers/input/keyboard/gpio-keys-polled.c
  • interrupt key: lichee/linux-5.4/drivers/input/keyboard/gpio-keys.c

于是我们只需要配置就好啦，执行make menuconfig，配置选项：

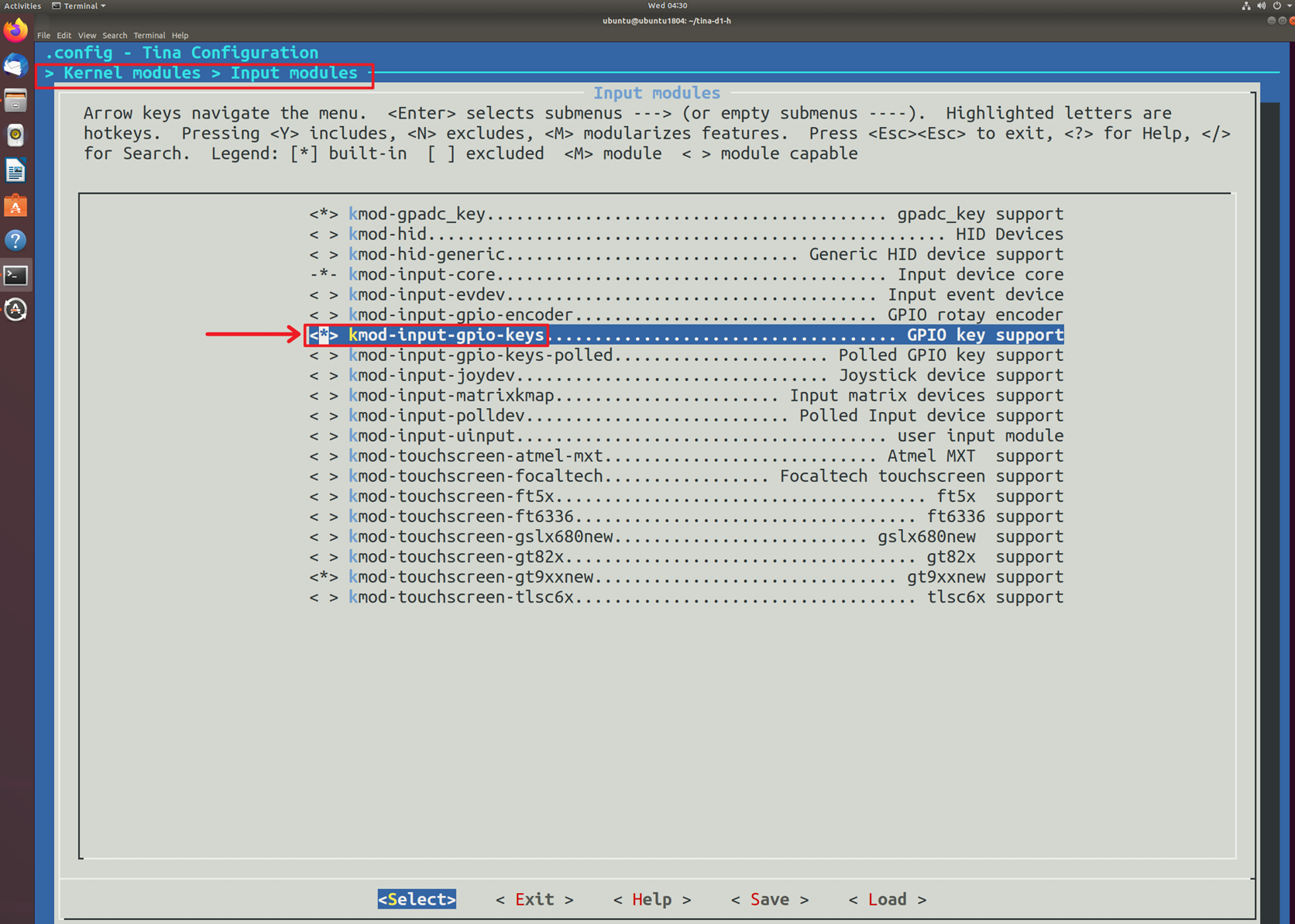

Kernel modules > Input modules > kmod-input-gpio-keys

menuconfig

选中后，保存并退出，执行make命令，等待编译完成，打包烧录一气呵成，我们已经非常熟练了，还不会的戳这里w=w。

开发板验证功能

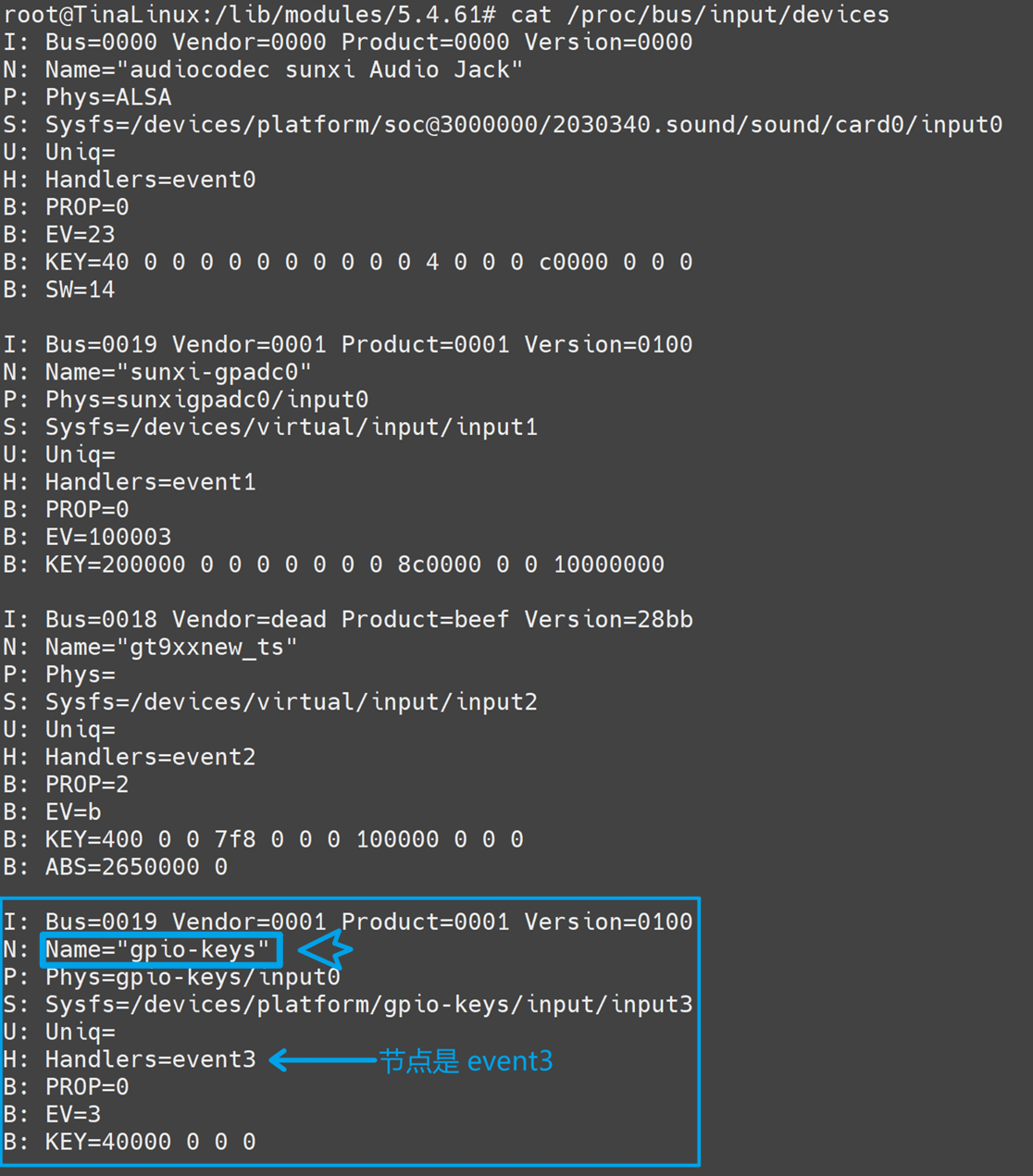

  • 查看是否出现新的input设备节点：cat /proc/bus/input/devices，注意你的节点可能会跟示例中不一样，可能是event1或者其他，照常操作对其就行。

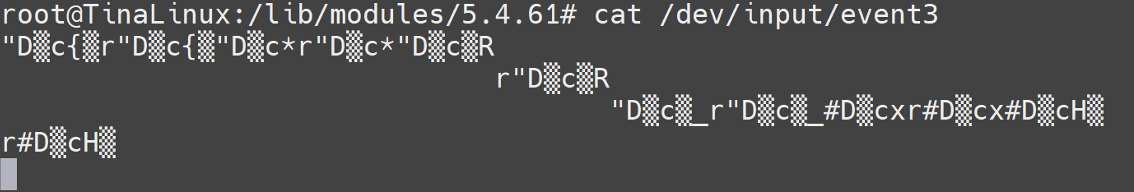

  • 通过cat命令去捕获event3的操作：先输入命令行cat /dev/input/event3，然后按下User-Key按键，就能看见系统打印出来的信息（因为没有专门的用户程序去操作，所以看到的数据是乱码，正常现象，到这里咱们的按键驱动就打好啦！

添加xr829驱动（WiFi & BLE

这段的100ask原文档支持：->戳这里:P

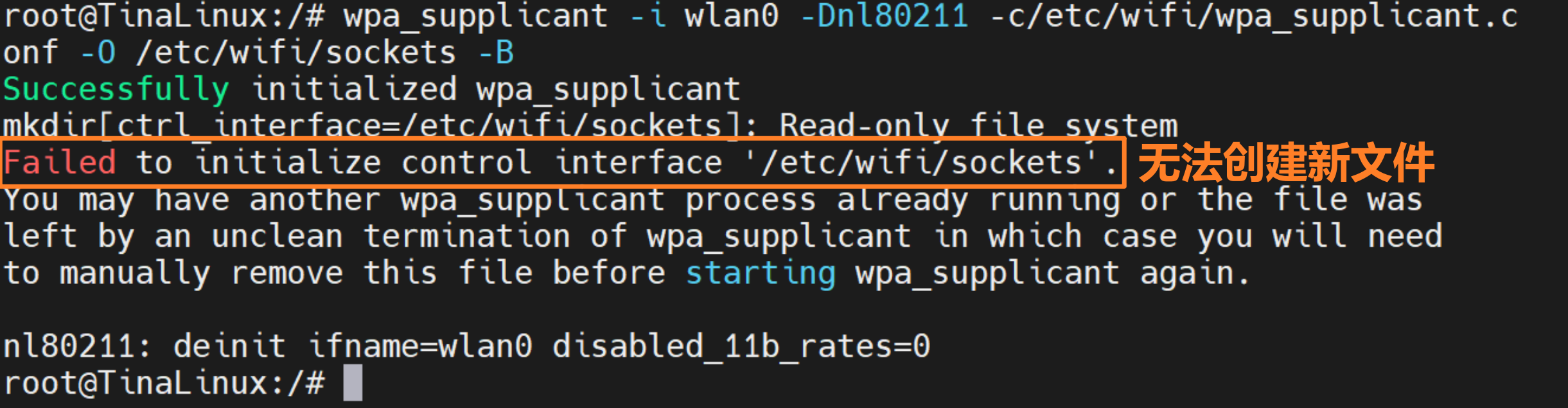

read-only system

其实100ask的T113s3这个tina-linux的镜像是适配了xr829驱动的，但是由于rootfs设置成了只可读系统，于是无法正常的初始化wpa_supplicant。现在我们就要解决这个只可读的问题，需要把原来的根文件系统 (squashfs) 改为 (ext4)，于是我们需要对内核进行以下步骤的修改：

配置准备环境
  1. 进入TinaLinux-SDK根目录cd ~/tina-d1-h
  2. source build/envsetup.sh
  3. lunch，并选择T113平台名称
首先对kernel_menuconfig进行一些修改

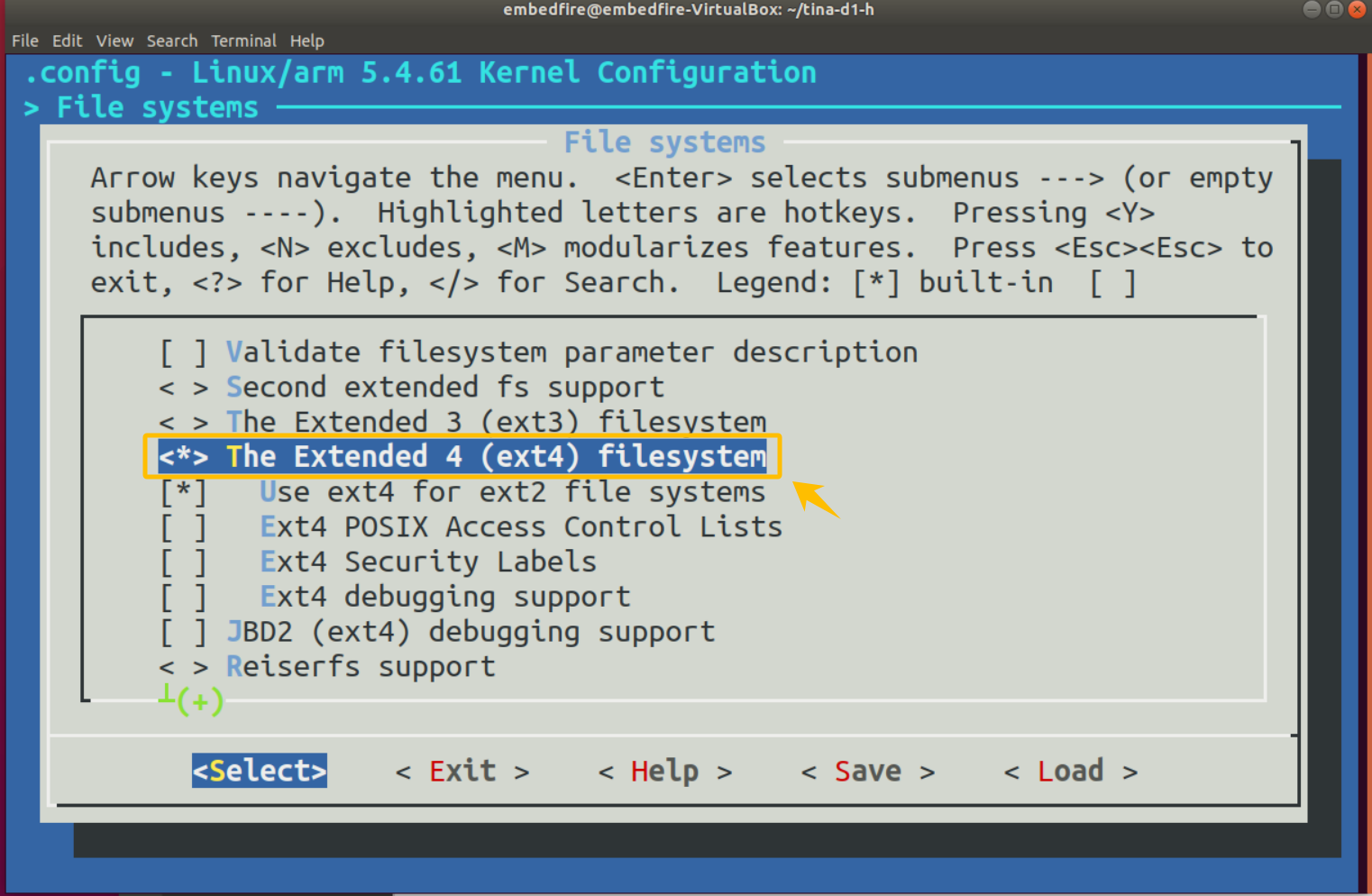

执行make kernel_menuconfig：

>File Systems

make kernel_menuconfig

对menuconfig进行一些修改

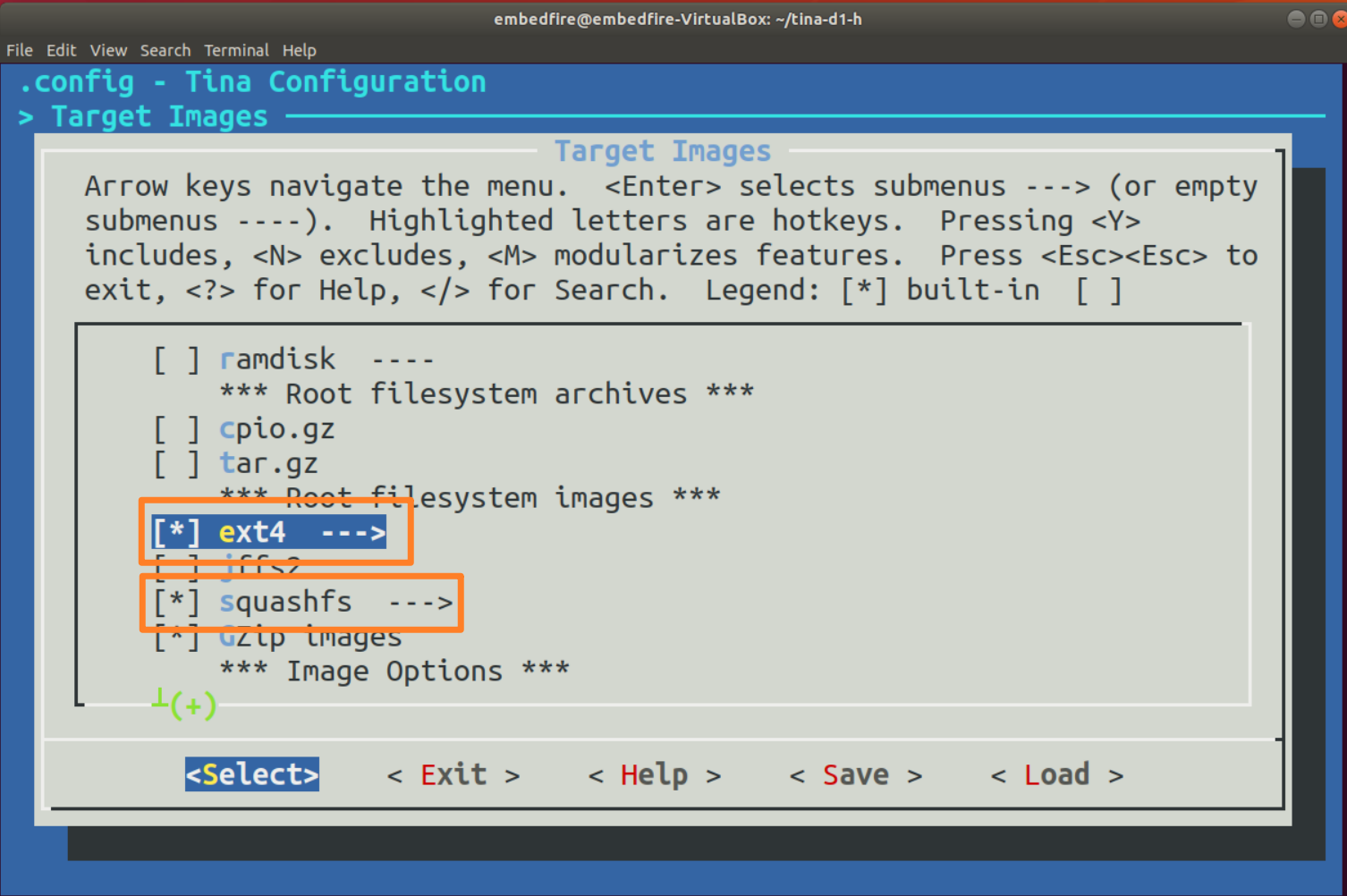

执行make menuconfig：

>Target Images

make menuconfig
make menuconfig
编译内核与打包镜像（make & pack

如果make过程中遇到rootfs空间太小，无法分配内存的问题：可以回到menuconfig修改大一些> Target Images > Root filesystem partition size(in MB)

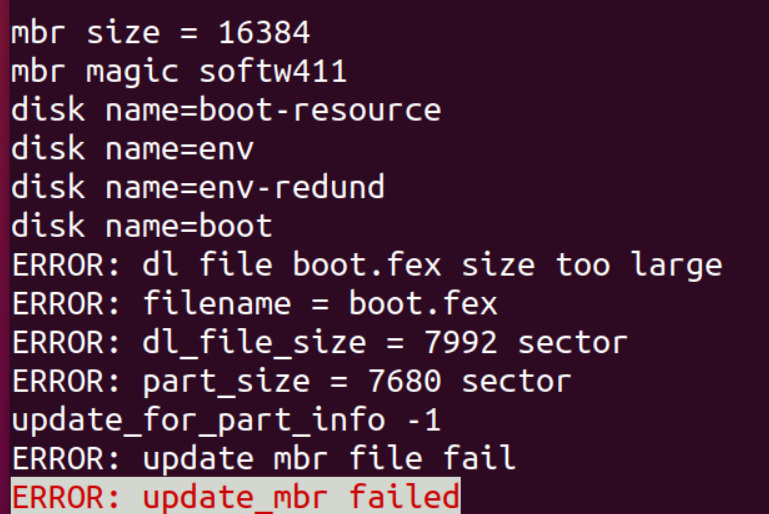

如果pack过程中遇到下图问题，可以执行gedit ~/tina-d1-h/device/config/chips/t113/configs/100ask/sys_partition.fex，修改大一些对应的分区容量：

dl包过大的报错
dl包过大的报错
烧录与调试

烧录的方法咱就不多说啦：戳这儿直接跳转:)

下面我们来说说如何在开发板上调试WiFi功能：

  • 手动加载xr829驱动模块：insmod xr829.ko

  • 启动wpa_supplicant：/etc/init.d/wpa_supplicant start

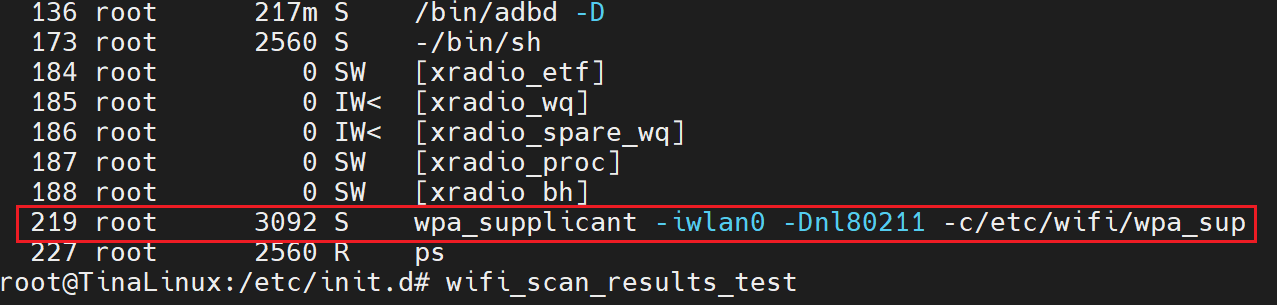

  • 执行ps，查看 wpa_supplicant 是否启动成功（如下图，如果没有下图显示wpa_supplicant进程正在运行，说明启动失败：

  • 可以尝试手动启动wpa_supplicant：wpa_supplicant -i wlan0 -Dnl80211 -c/etc/wifi/wpa_supplicant.conf -O /etc/wifi/sockets -B

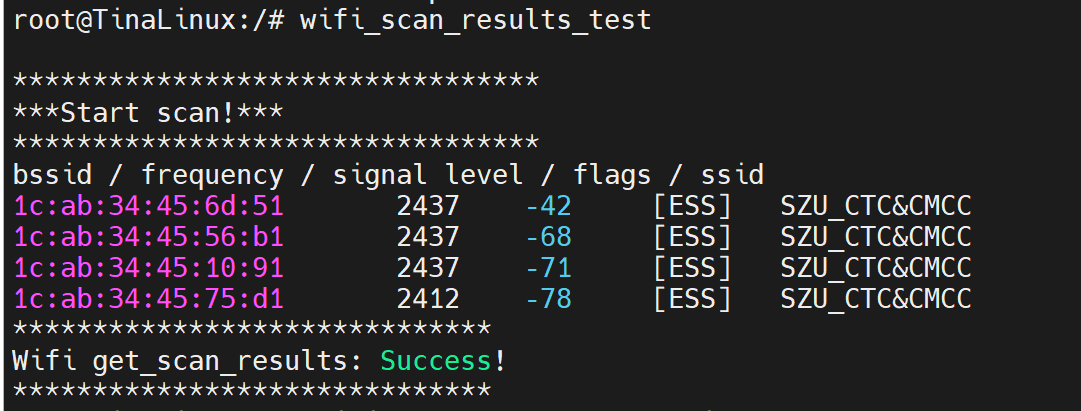

  • 确认wpa_supplicant启动成功，可以进行WiFi扫描测试验证一下效果：wifi_scan_results_test

  • WiFi联网测试，wifi_connect_ap_test <ssid> <pwd>：wifi_connect_ap_test HUGO 12345678

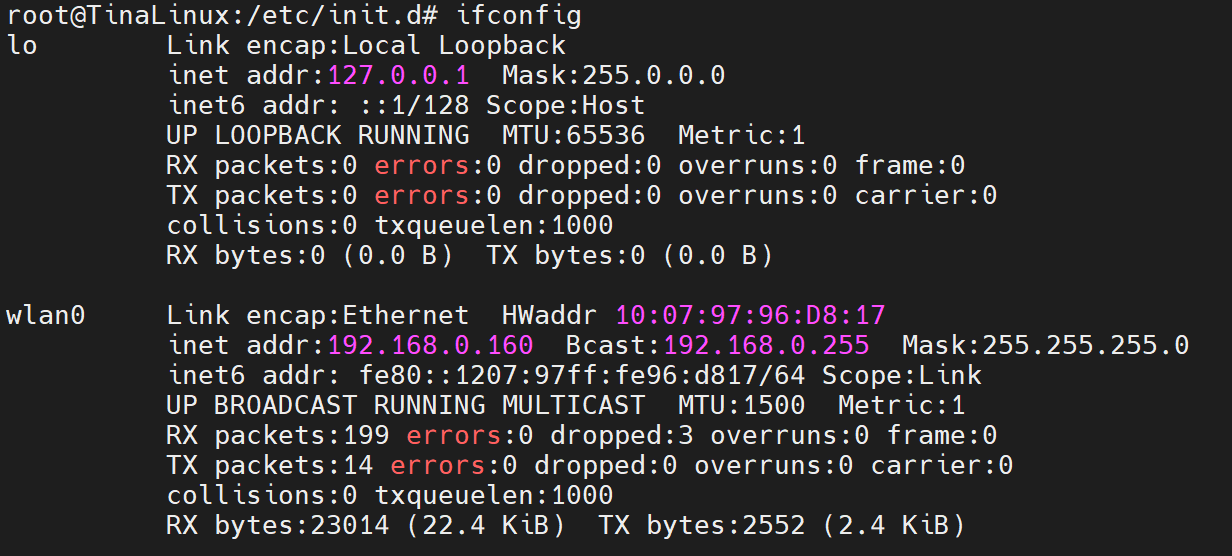

  • 查看 ip 地址：ifconfig

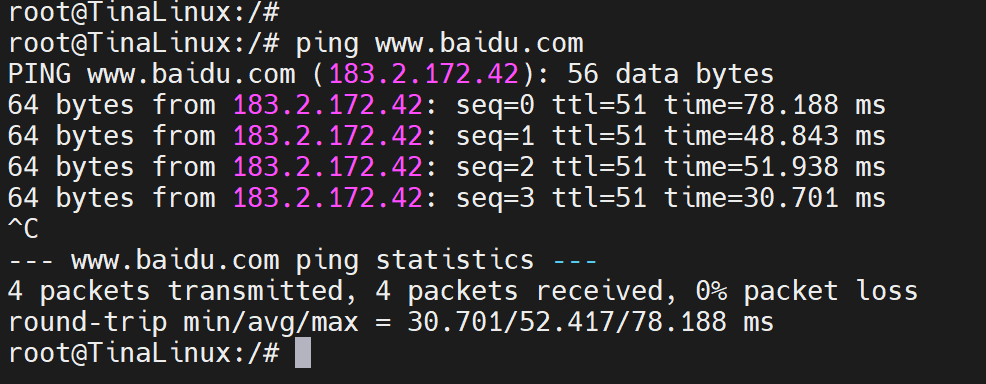

  • ping 百度测试：ping www.baidu.com

FAQ

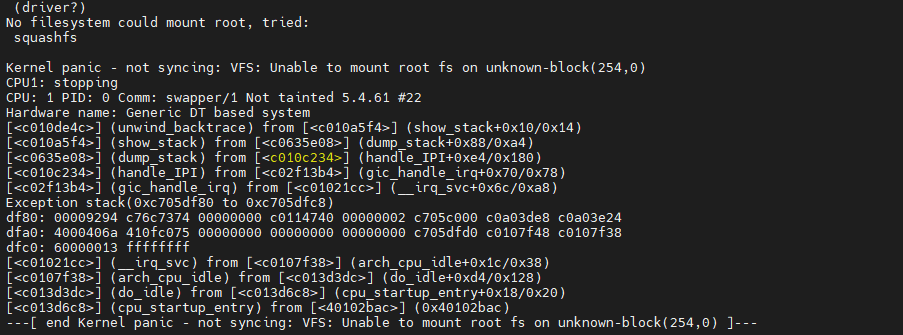

Q：rootfs 已经更换为 ext4，为什么开发板卡在“无法加载根文件系统”这儿了（如图？

A：没有进行make kernel_menuconfig -> File Systems -> <*> The Extended 4 (ext4) filesystem。

adb命令（这里临时穿插一条，不然以后找不到

  • adb devices，该命令用于查找已经连接上Ubuntu系统上的adb设备.

  • adb push，该命令用于将Ubuntu系统上的文件上传到开发板，比如:

1
adb push demo  /tmp

这表示将Ubuntu系统内当前目录下的demo文件上传到开发板的/tmp目录下.

  • adb pull，该命令用于从开发板获取文件到Ubuntu系统上，比如：
1
adb pull /tmp/demo .

这表示下载开发板中的/tmp/demo文件到当前目录下.

  • adb shell，该命令用于打开开发板的命令行.
