Author：@kkl

本文等待施工，或长期维护中🧑‍🌾🧑‍🌾!

---

写在前面

更早之前写过一篇plog记录的一下「用OpenOCD解除MCU写保护的用法」：Click me！（写的比较简单昂。

但感觉呢，OpenOCD虽然功能强大但是使用起来还是比较麻烦的，又要写cfg又要敲一长串命令的，不太适合日常使用，于是说，找到了更加简易更加面向CMSIS-DAP和ARM的pyOCD，应付常见的stm32、gd32等Cortex-M主流mcu足够了.

pyOCD官方wiki：https://pyocd.io/

一切的起因是因为我入手了Mac，还是一心想要把手头上部分的嵌入式工作迁移到Mac上进行开发，但是长路漫漫且艰险啊。

这两天回家了，实验性的把Win本留在了出租屋，带着Mac轻装上阵，其实我已经妥协十分多了。考虑到跨平台兼容性，现在的分工是，Mac做上位机开发，Win做下位机开发。于是带了单片机做下位机调试，发现还是逃不过需要给单片机做临时的烧录，虽然很简单，但是在Mac上依旧是一个比较折磨的事情啊。

花了十几分钟和豆老师深度探索了一番，得出了下面的结论：
pyOCD + DAPLink 可以轻量的满足当前的调试需求。

用起来还不赖，后续考虑把这一套方式集成到自开发的上位机当中，目前就简单记录一下常用到的指令集（晚期健忘症老人特别需要，LikeMe，笑。

开始

安装依赖

# install pyocd, python >= 3.9
pip install pyocd

指令操作

下面收录一些我常用的对ARM Cortex-M单片机的操作指令：

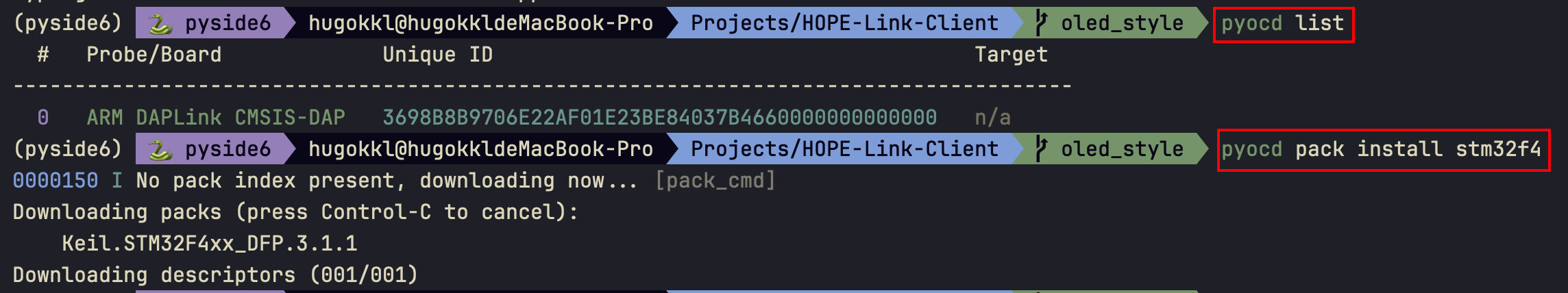

查看当前DAPLink设备

# 查看系统是否识别出DAPLink连接
pyocd list

安装包依赖

# 更新pack资源索引
pyocd pack update

# 查看pyOCD支持的芯片pack，里面去找到你要烧录/调试的mcu
# bliutin -> 自带的 / pack -> 需要下载
pyocd list --targets

# 安装指定包依赖
pyocd pack install stm32f4
pyocd pack install stm32f1

Ps：没有找到pack的，可以去对应的mcu的官网上下载.pack文件(CMSIS-Packs)，或者你也可以来这里找：https://www.keil.arm.com/devices/

比方说我想要gd32f303rct6，我就可以去下载这个GD32F30x_DFP：https://www.keil.arm.com/packs/gd32f30x_dfp-gigadevice/devices/

然后使用--pack来进行引用对应算法，问题不大。

查看DAPLink在线状态

# 列出当前所有插上的调试器
pyocd list

# 输出会看到调试器的序列号；多个调试器时，可以用 `--probe` 指定序列号，防止刷错板子
pyocd flash -t stm32f401retx app.hex --probe 0483:5740:xxxxxxxx

查看当前DAPLink和MCU的连接

pyocd cmd -t stm32f401retx

# q + Enter 退出

# 探测芯片信息，读芯片 ID、内核版本
pyocd info

# 软件复位，复位之后内核继续运行
pyocd reset

# 复位并且立刻halt停机，芯片复位后不跑代码，停在复位入口
pyocd reset -h

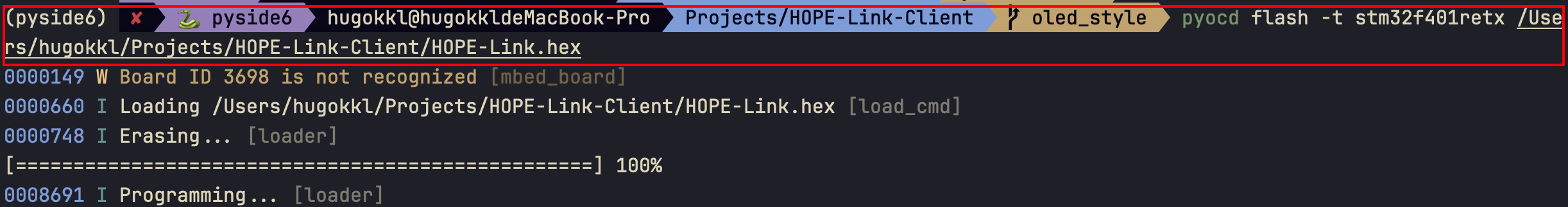

固件烧录

# 烧录.hex文件
pyocd flash --target stm32f401retx yourFirmware.hex
pyocd flash -t stm32f401retx yourFirmware.hex
# 烧录.bin文件（需要指定烧录地址address，默认为0x08000000
pyocd flash -t stm32f401retx -a 0x08000000 yourFirmware.bin
pyocd flash -t stm32f401retx yourFirmware.bin@0x08000000

# 校验，将烧录到mcu的内容重新读出来和固件进行字节比对
pyocd load -t stm32f401retx yourFirmware.hex
# 补充烧录策略：全片擦除后再烧录 + 校验
pyocd load -t stm32f401retx yourFirmware.hex --erase chip
# 指定pack算法进行烧录
pyocd load -t gd32f103c8 --pack ./packs/GigaDevice.GD32F10x_DFP.2.3.0.pack app.elf

擦除全片闪存

# 可以用来解芯片写保护
pyocd erase -t stm32f401retx --mass

# 常规Flash全局擦除
pyocd erase -t stm32f401retx --chip

# 擦除指定某一个扇区（适合只想擦部分flash，保留其他区域
pyocd erase -t stm32f401retx --sector 0

如果烧录的程序禁用了SWD，芯片变砖，此时有两种拯救办法：

第一种，硬件上有引出boot0 & boot1，让boot0 = 1 & boot1 = 0，然后上电或者复位，让mcu进入出厂bootloader，此时就可以重新正常的刷写程序；

第二种，硬件上有NRST硬复位引脚引出，连接到DAP-Link的NRST，所以此时要连接4根线，NRST、DIO、SCK、GND，然后敲命令pyocd erase -t stm32f401retx --chip --connect under-reset，在原来的常规擦除基础上加入--connect under-reset，即可对mcu进行全片擦除啦。

pyocd.yaml的编写

如果你觉得每次烧录又要指定芯片、又要指定擦除模式、是否校验、地址等，非常的麻烦的话，你可以尝试写一份pyocd.yaml，把它放到工程的根目录下，然后你就可以去到工程根目录下，直接pyocd flash xxx.bin即可：

# pyocd.yaml
# 按需擦扇区(sector)、开启校验、bin文件默认烧录地址0x08000000

target_override: stm32f401retx

frequency: 1000000 # Hz

flash:
  verify: true
  base_address: 0x08000000
# 'sector'：按需擦除（默认）；'chip'：全片擦除；'auto'：自动
# 若需全片擦除，取消下一行注释
# chip_erase: 'chip'

# 指定外部DFP pack，多个pack用数组
# pack:
#   - ./packs/GigaDevice.GD32F10x_DFP.2.3.0.pack

写在后面

目前就用上这么点功能，后面再接触吧，感觉可玩性还是蛮高的，激起了我做上位机的欲望（嘻！

鸣谢

• pyOCD官方：https://github.com/pyocd/pyocd
